福田欧曼汽车方盛459后桥配件清单(2020款)

发表时间:2021-01-04 11:15

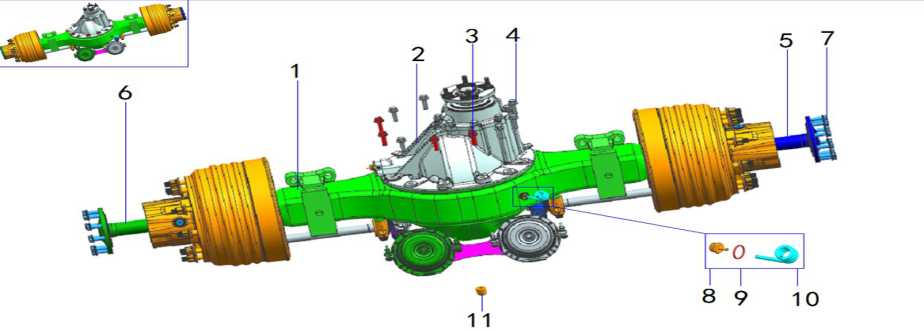

序号图号
零件名称
数量备注
1JY2401R530D-010-FTR2401R530D-010FTA1383469后桥壳总成(150X135X14)后桥壳总成1
2JY2402R530-010-FTR2402R530-010-FTA1383469后桥主减总成(i=3.083)M10X1后桥主减总成(I=3.083)1
2JY2402R532-010-FTR2402R532-010-FTA1383469后桥主减总成(i=3.7)M10X1后桥主减速器总成(I=3.7,接头M12X1.5)12019.3.22前使用M12X1.5差速锁接口,
2019.3.22后使用M10X1差速锁快插接口
2JY2402R533-010-FTR2402R533-010-FTA1383469后桥主减总成(i=4.111)M10X1后桥主减总成(I=3.7,接头M12X1.5)12019.3.22前使用M12X1.5差速锁接口,
2019.3.22后使用M10X1差速锁快插接口
3Q1811660TF2
长螺栓
4
4Q1811650TF2PQ1811650TF2A1383螺栓-紧固主减速器于桥壳上中后桥螺栓—连接主减与桥壳8
5JY24R530-03066-FTR24R530-03066-FTA1383长L=1018,31齿。半轴(后右,中左)1
6JY24R530-03065-FTR24R530-03065-FTA1383长L=1018,31齿;双花键。半轴(后左,中右)1
7Q1811640TF2PQ1811640TF2A1383半轴螺栓中桥主减速器紧固螺栓20
8JY24R240-01068SJY24R240-01068A1383通气塞接头通气塞1
9Q673B95
钢带弹性环箍
1
10JY24R240-01071-FT3R24R24001071FT3A1383通气塞导管 通气导管1
11JY24R240-01072SJY24R240-01072A1383内六角磁性螺塞总成内六角磁性螺塞总成1
二、主减速器组件





1/
主动锥齿轮总成
/虚拟件,不做配件
2JY2406R530-020-BR2406R530-020-BA1383轮边差速锁总成(接头M10X1)轮边差速锁总成12019.3.22前使用JY2406R530-020,M12X1.5差速锁接口,
2019.3.22后使用M10X1差速锁快插接口
3JY2402R530-110-BR2402R530-110-BA1383主减壳总成(带差速锁)后桥主减速器壳总成1同步更换差速锁衬套
4/
轮边差速器总成
/虚拟件,不做配件
三、主锥总成组件






欢迎来电咨询配件15611029020(微信同号)

1JY2502R090-126SJY2502R090-126A1383惰轮锁紧螺母贯通轴螺母1
2JY2402R530-060-FTR2402R530-060-FTA1383突缘总成突缘总成1
3JY2402R050-058-BR2402R050-058-BA1383油封总成-主动锥齿轮油封总成1
4JY2402R530-040SJY2402R530-040A1383油封座   油封座1
531313P31313A1383前外轴承-主动锥齿轮前外轴承-主动锥齿轮1
6JY2402R530-082SJY2402R530-082A1383调整垫片(厚度4.300mm)调整垫片1按需选一
6JY2402R530-082ASJY2402R530-082AA1383调整垫片(厚度4.325mm)调整垫片1按需选一
6JY2402R530-082B
调整垫片(厚度4.350mm)
1按需选一
6JY2402R530-082C
调整垫片(厚度4.375mm)
1按需选一
6JY2402R530-082D
调整垫片(厚度4.400mm)
1按需选一
6JY2402R530-082E
调整垫片(厚度4.425mm)
1按需选一
6JY2402R530-082F
调整垫片(厚度4.450mm)
1按需选一
6JY2402R530-082H
调整垫片(厚度4.475mm)
1按需选一
6JY2402R530-082J
调整垫片(厚度4.500mm)
1按需选一
6JY2402R530-082K
调整垫片(厚度4.525mm)
1按需选一
6JY2402R530-082M
调整垫片(厚度4.550mm)
1按需选一
6JY2402R530-082N
调整垫片(厚度4.575mm)
1按需选一
6JY2402R530-082P
调整垫片(厚度4.600mm)
1按需选一
6JY2402R530-082Q
调整垫片(厚度4.625mm)
1按需选一
6JY2402R530-082R
调整垫片(厚度4.650mm)
1按需选一
6JY2402R530-082S
调整垫片(厚度4.675mm)
1按需选一
6JY2402R530-082T
调整垫片(厚度4.700mm)
1按需选一
6JY2402R530-082U
调整垫片(厚度4.725mm)
1按需选一
6JY2402R530-082V
调整垫片(厚度4.750mm)
1按需选一
6JY2402R530-082W
调整垫片(厚度4.775mm)
1按需选一
6JY2402R530-082Y
调整垫片(厚度4.800mm)
1按需选一
6JY2402R530-082AA
调整垫片(厚度4.825mm)
1按需选一
6JY2402R530-082AB
调整垫片(厚度4.850mm)
1按需选一
6JY2402R530-082AC
调整垫片(厚度4.875mm)
1按需选一
6JY2402R530-082AD
调整垫片(厚度4.900mm)
1按需选一
6JY2402R530-082AE
调整垫片(厚度4.925mm)
1按需选一
6JY2402R530-082AF
调整垫片(厚度4.950mm)
1按需选一
6JY2402R530-082AG
调整垫片(厚度4.975mm)
1按需选一
6JY2402R530-082AH
调整垫片(厚度5.000mm)
1按需选一
7Q1811645TF2
螺栓
8
8JY2402R530-036SJY2402R530-036A1383轴承座轴承座1
9JY2402R530-092ASJY2402R530-092AA1383调整垫片(厚度0.1)调整垫片1按需选一
9JY2402R530-092BSJY2402R530-092BA1383调整垫片(厚度0.2)调整垫片1按需选一
9JY2402R530-092C
调整垫片(厚度0.5)
1按需选一
9JY2402R530-092D
调整垫片(厚度0.15)
1按需选一
1031316X2/P6XP31316X2/P6XA1383圆锥滚子轴承圆锥滚子轴承1
11JY2402R530-021DSJY2402R530-021DA1383主从动锥齿轮副(i=3.083)主、从动锥齿轮(I=3.083)1
11JY2402R532-021DSJY2402R532-021DA1383主从动锥齿轮副(i=3.7)主、从动锥齿轮(I=3.7)1与被齿配对使用
11JY2402R533-021DSJY2402R533-021DA1383主从动锥齿轮副(i=4.111)主、从动锥齿轮(I=4.11)1与被齿配对使用
12NJ2309X2/YASNJ2309X2/YAA1383导向轴承导向轴承1
13Q43745
轴用钢丝挡圈
1
四、差速锁总成组件





 欢迎来电咨询配件15611029020(微信同号)

1JY2406R040-071-LQR2406R040-071-LQA1383轮边压力开关压力开关1
2Q150B0835
六角螺栓
3
3JY2406R530-011-ER2406R530-011-EA1383气缸盖469桥气缸盖12019.3.22前使用JY2406R530-011,M12X1.5差速锁接口,
2019.3.22后使用M10X1差速锁快插接口
4JY2406R530-017SJY2406R530-017A1383密封垫端盖密封垫1
5JY2502R530-056SJY2502R530-056A1383衬套衬套1
6JY2406R530-012-BR2406R530-012-BA1383拨叉轴拨叉轴1
7JY2406R530-013SJY2406R530-013A1383拨叉拨叉1
8JY2406R040-017-BR2406R040-017-BA1383回位弹簧回位弹簧1
9JY2406R530-076SJY2406R530-076A1383滑动啮合套滑动啮合套1

五、差速器组件

 欢迎来电咨询配件15611029020(微信同号)

132024P32024A1383差速器轴承 差速器轴承1
2JY2403R530-027SJY2403R530-027A1383被齿连接螺栓被齿连接螺栓16
3JY2403R530-022SJY2403R530-022A1383差速器左壳(3.7~4.625速比用)差速器右壳1
3JY2403R530-022-CR2403R530-022-CA1383差速器左壳(2.714~3.364速比用)差速器左壳(2.714~3.364速比用)1
4JY2402R530-021DSJY2402R530-021DA1383主从动锥齿轮副(i=3.083)主、从动锥齿轮(I=3.083)1
4JY2402R532-021DSJY2402R532-021DA1383主从动锥齿轮副(i=3.7)主、从动锥齿轮(I=3.7)1与主锥配对使用
4JY2402R533-021DSJY2402R533-021DA1383主从动锥齿轮副(i=4.111)主、从动锥齿轮(I=4.11)1与主锥配对使用
5JY2403R530-032SJY2403R530-032A1383半轴齿轮垫圈(厚度1.8mm)半轴齿轮垫圈(选用)2按需
5JY2403R530-033SJY2403R530-033A1383半轴齿轮垫圈(厚度1.9mm)半轴齿轮垫圈(选用)2按需
5JY2403R530-034
半轴齿轮垫圈(厚度2.0mm)
2按需
5JY2403R530-035
半轴齿轮垫圈(厚度2.1mm)
2按需
5JY2403R530-036
半轴齿轮垫圈(厚度2.2mm)
2按需
6JY2403R530-031SJY2403R530-031A1383半轴齿轮半轴齿轮2不单独供货,提报配对号:JY2403R530-010-SH
7JY2403R530-042SJY2403R530-042A1383行星齿轮垫圈行星齿轮垫圈4
8JY2403R530-041SJY2403R530-041A1383行星齿轮行星齿轮4不单独供货,提报配对号:JY2403R530-010-SH
9JY2403R530-021SJY2403R530-021A1383差速器右壳(3.7~4.625速比用)差速器左壳1
9JY2403R530-021-CR2403R530-021-CA1383差速器右壳(2.714~3.364速比用)469后桥差速器右壳(2.714~3.364速比用)1
1032024P32024A1383差速器轴承 差速器轴承1
11JY2403R530-051SJY2403R530-051A1383十字轴长轴十字轴长轴1
12JY2403R530-052SJY2403R530-052A1383十字轴短轴十字轴短轴2
六、主减壳总成组件





 欢迎来电咨询配件15611029020(微信同号)

1Q150B0816
六角头螺钉
4
2JY2402R530-096SJY2402R530-096A1383止动片止动片2
3JY2402R530-119SJY2402R530-119A1383调整螺母调整螺母1
4JY2402R530-117
左瓦盖

不做配件
5JY2402R530-115
后减壳

不做配件
6Q181C20115TF2
螺栓
4
7JY2402R530-118
右瓦盖

不做配件
8JY2402R530-119SJY2402R530-119A1383调整螺母调整螺母1
9JY2405R040-018-CR2405R040-018-CA1383螺塞螺塞-轮边放油孔1

七、制动系统组件

 欢迎来电咨询配件15611029020(微信同号)

1Q340B08
螺母
2
2Q40308
弹簧垫圈
2
3JY2401R530-060-FTR2401R530-060-FTA1383凸轮轴支架凸轮轴支架2
4Q1811650TF2PQ1811650TF2A1383螺栓中后桥螺栓—连接主减与桥壳4
5JY3502R530-044SJY3502R530-044A1383凸轮轴垫环凸轮轴垫环2
6JY3552R530-010-FTR3552R530-010-FTA1383左自动调整臂总成后制动调整臂(左)1实际装配在左侧
6990.00.34.0056
左间隙调整臂总成
1实际装配在左侧
7JY3552R043-333-FTR3552R043-333-FTA1383调整臂固定支架调整臂固定支架2
8JY3501158-01SJY3501158-01A1383凸轮轴垫片凸轮轴垫片2
9Q5006035Q5006035A1383A开口销开口销2
10Q1811650TF2PQ1811650TF2A1383螺栓中后桥螺栓—连接主减与桥壳4
11JY3502R530-029-FT3R3502R530-029FT3A1383后桥气室支架后制动气室支架总成1
12JY3552R530-015-FTR3552R530-015-FTA1383右自动调整臂总成后制动调整臂(右)1实际装配在右侧
12990.00.34.0057
右间隙调整臂总成
1实际装配在右侧
13JY3530R090-015-FT2
后右制动气室总成
1实际装配在左侧
14JY3530R090-010-FT2
后左制动气室总成
1实际装配在右侧
八、制动器总成组件





  欢迎来电咨询配件15611029020(微信同号)

1JY3502R240-020-FTBR3502R240-020FTBA1383后右制动底板带制动蹄及防尘罩总成   后制动底板带制动蹄及防尘罩总成 (右)22019.3.1后使用
1JY3502R240-010-FTCR3502R240-010FTCA1383后左制动底板带制动蹄及防尘罩总成(带磨损报警线)后制动器总成(左)12019.10.17后使用
22JY3502R240-020-FTCR3502R240-020FTCA1383后右制动底板带制动蹄及防尘罩总成(带磨损报警线)后制动器总成(右)12019.10.17后使用
2JY3502R240-085-SZAR3502R240-085SZAA1383后制动蹄带摩擦片总成 制动蹄带摩擦片总成4取代JY3502R240-085-SZ
3JY3502R240-101-SZ
后制动蹄
2不做配件
4JY3502R240-105-TC3AR3502R240105TC3AA1383摩擦片 摩擦片4取代JY3502R240-105-TC2
5Q4640817T6FPQ4640817T6FA1383铆钉制动蹄摩擦片铆钉48
6JY3502R240-025-FTR3502R240-025-FTA1383后左制动底板总成(带衬套、油封) 制动底板总成(带衬套、油封)12019.3.1前使用
21JY3502R240-125-FTR3502R240-125-FTA1383后右制动底板总成(带衬套、油封) 后制动底板总成(右 带衬套、油封)12019.3.1前使用
6JY3502R240-025-FT2R3502R240-025FT2A1383后制动底板总成(带衬套、油封) 后制动底板总成22019.3.1后使用
7JY3502R240-021-SZR3502R240-021-SZA1383后制动器防尘罩   制动器防尘罩2
8JY3502FS22-076SJY3502FS22-076A1383堵塞-防尘罩观察孔 胶堵4
9Q40308
弹簧垫圈
12
10Q150B0816
六角头螺钉
12
11JY3502R240-213-SZR3502R240-213-SZA1383滚轮 制动蹄滚轮4
12JY3502R240-064-SZR3502R240-064-SZA1383回位弹簧-后制动蹄 大回位弹簧2
13Q43112PQ43112A1383轴用弹性挡圈 弹性挡圈8
14JY3502R240-108-SZR3502R240-108-SZA1383固定销-回位弹簧挂簧柱4
15Q5280626PQ5280626A1383弹性圆柱销弹性圆柱销22019.3.1前使用,3.1后不需
16JY3502R240-082-TC2R3502R240-082TC2A1383后制动蹄片轴 蹄片轴22019.3.1前使用
16JY3502R240-082-LQR3502R240-082-LQA1383后制动蹄片轴 后制动蹄片轴22019.3.1后使用
17JY3502R240-264-SZR3502R240264SZA1383保持弹簧-后制动蹄制动蹄小回位弹簧4
18JY3502R530-042-FTR3502R530-042-FTA1383凸轮轴(长545)右制动凸轮轴(长540)1实际装配在左侧
18JY3502R530-041-FTR3502R530-041-FTA1383凸轮轴(长545)左制动凸轮轴(长540)1实际装配在右侧
20JY35R240-02083SJY35R240-02083A1383制动底板螺栓螺栓-制动底板16
23JY3502R240-074SJY3502R240-074A1383磨损报警线磨损报警线2
九、轮毂及制动鼓总成组件





JY35R240-02066-C
FS160右轮毂及制动鼓总成
1不做配件
JY35R240-02065-C
FS160左轮毂及制动鼓总成
1不做配件
2JY31R240-04077SJY31R240-04077A1383O型密封圈(109*4.7) O型密封圈2
3JY3550R240-014-BR3550R240-014-BA1383后齿圈   齿圈2
4JY31R240-04085SJY31R240-04085A1383后桥右轮毂组合油封   右轮毂组合油封1
4JY31R240-04080SJY31R240-04080A1383后桥左轮毂组合油封 左轮毂组合油封1
5JY31R240-04076MSJY31R240-04076MA1383油封座圈油封座圈2
630222S30222A1383圆锥滚子轴承-后轮毂(内轴承)后轮毂内轴承2
7JY31R780-04019SJY31R780-04019A1383挡油盘   后轮毂挡油盘2
8Q150B0610PQ150B0610A1383螺钉   六角头螺栓6
9Q40306PQ40306A1383弹簧垫圈弹簧垫圈6
10JY31R240-04051-FT4R31R240-04051FT4A1383后轮胎螺栓 (磷化)车轮螺栓20
11JY2405R040-018-CR2405R040-018-CA1383螺塞-轮边放油孔 螺塞-轮边放油孔2
12JY31R240-04015-DR31R240-04015DA1383后轮毂 后轮毂2
1333019S33019A1383轮毂轴承(外轴承)后轮毂外轴承2
14JY24R240-01077-BR24R240-01077-BA1383减磨垫片   减磨垫片2
15JY24R240-01081SJY24R240-01081A1383止推垫片   止推垫片2
16JY24R240-01076SJY24R240-01076A1383开槽螺母   开槽螺母4
2JY35R240-02075-DR35R240-02075-DA1383制动鼓(复合鼓)后制动鼓2
2JY35R240-02075-FTR35R240-02075-FTA1383制动鼓(普通鼓)后制动鼓2
18Q2541025SQ2541025A1383沉头螺钉   沉头螺钉4
19JY3103070-4E-FTSJY3103070-4E-FTA1383车轮螺母与垫圈总成 (M22X1.5,磷化)后车轮螺母及垫圈总成20
20JY3550XM-015SJY3550XM-015A1383传感器总成(科密) ABS传感器2
21JY3550XM-018SJY3550XM-018A1383弹性套 传感器衬套2
22JY3550R240-016-CR3550R240-016-CA1383传感器支架 ABS支架2
23Q1800610
六角法兰面承面带齿螺栓
4

SHD-19702:1.改用带磨损报警线制动器

SHD-20092:新增2020.5需求
