福田欧曼汽车方盛469后桥配件清单(2020.6.6)

发表时间:2021-01-04 09:35

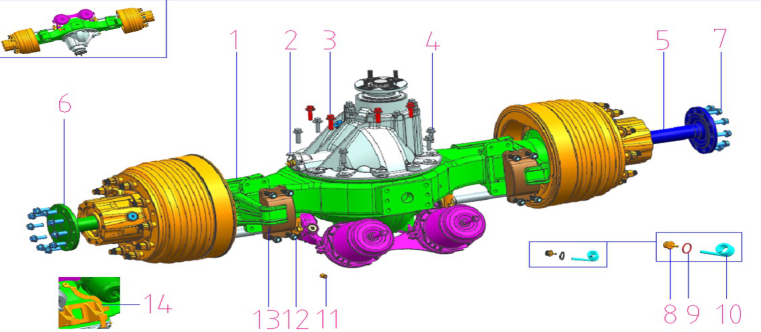

一、桥总成组件

序号零部件图号配件图号零件名称数量备注
1JY2401R530-010-FTR2401R530-010-FTA1383469后桥壳总成(135X160X12)板簧结构1
1JY2401R530-010-FT2
469后桥壳总成(135X160X12)空悬结构1欢迎来电咨询配件15611029020(微信同号)
1JY2401R530-010-FT4
469后桥壳总成(150X160X16)板簧结构,1860轮距用1
2JY2402R535-010-FTR2402R535-010-FTA1383469后桥主减总成(i=2.714)M10X112019.3.22前使用M12X1.5差速锁接口,
2019.3.22后使用M10X1差速锁快插接口
2JY2402R536-010-FT
469后桥主减总成(i=2.846)M10X11
2JY2402R530-010-FTR2402R530-010-FTA1383469后桥主减总成(i=3.083)M10X112019.3.22前使用M12X1.5差速锁接口,
2019.3.22后使用M10X1差速锁快插接口
2JY2402R531-010-FTR2402R531-010-FTA1383469后桥主减总成(i=3.364)M10X112019.3.22前使用M12X1.5差速锁接口,
2019.3.22后使用M10X1差速锁快插接口
2JY2402R532-010-FTR2402R532-010-FTA1383469后桥主减总成(i=3.7)M10X112019.3.22前使用M12X1.5差速锁接口,
2019.3.22后使用M10X1差速锁快插接口
2JY2402R533-010-FTR2402R533-010-FTA1383469后桥主减总成(i=4.111)M10X112019.3.22前使用M12X1.5差速锁接口,
2019.3.22后使用M10X1差速锁快插接口
2JY2402R534-010-FT2
469后桥主减总成(i=4.625)M10X1

3Q1811660TF2
螺栓4
4Q1811650TF2PQ1811650TF2A1383螺栓-紧固主减速器于桥壳上8
5JY24R530-03066-FTR24R530-03066-FTA1383长L=1018,31齿,单花键1
5JY24R530-03066-FT2
长L=1032,31齿,单花键1
5JY24R530-03065
长L=1043,31齿,单花键1
6JY24R530-03065-FTR24R530-03065-FTA1383长L=1018,31齿;双花键。1
6JY24R530-03065-FT2
长L=1032,31齿。1
6JY24R530-03066
长L=1043,31齿,双花键1
7Q1811640TF2PQ1811640TF2A1383半轴螺栓20
8JY24R240-01068SJY24R240-01068A1383通气塞接头1
9Q673B95
钢带弹性环箍1
10JY24R240-01071-FT3R24R24001071FT3A1383通气塞导管 1
11JY24R240-01072SJY24R240-01072A1383内六角磁性螺塞总成1
12Q1811445TF2SQ1811445TF2A1383螺栓8
13JY2401R530-044-FTR2401R530-044-FTA1383滑板2
14JY3506R530-051-FT2
制动管路支架1

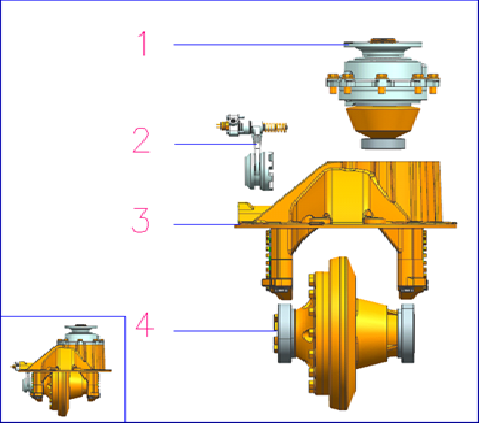

二、主减总成组件




1/
主动锥齿轮总成/虚拟件,不做配件
2JY2406R530-020-BR2406R530-020-BA1383轮边差速锁总成(接头M10X1)12019.3.22前使用JY2406R530-020,M12X1.5差速锁接口,
2019.3.22后使用M10X1差速锁快插接口
3JY2402R530-110-BR2402R530-110-BA1383主减壳总成(带差速锁)1同步更换差速锁衬套JY2502R530-056
4/
轮边差速器总成/虚拟件,不做配件

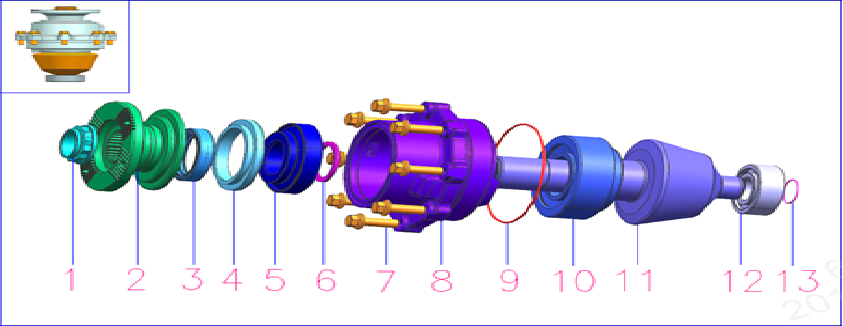

三、主锥组件

1JY2502R090-126SJY2502R090-126A1383惰轮锁紧螺母1欢迎来电咨询配件15611029020(微信同号)
2JY2402R530-060-FTR2402R530-060-FTA1383突缘总成1
3JY2402R050-058-BR2402R050-058-BA1383油封总成-主动锥齿轮1
4JY2402R530-040SJY2402R530-040A1383油封座   1
531313P31313A1383前外轴承-主动锥齿轮1
6JY2402R530-082SJY2402R530-082A1383调整垫片(厚度4.300mm)1按需选一
6JY2402R530-082ASJY2402R530-082AA1383调整垫片(厚度4.325mm)1按需选一
6JY2402R530-082B
调整垫片(厚度4.350mm)1按需选一
6JY2402R530-082C
调整垫片(厚度4.375mm)1按需选一
6JY2402R530-082D
调整垫片(厚度4.400mm)1按需选一
6JY2402R530-082E
调整垫片(厚度4.425mm)1按需选一
6JY2402R530-082F
调整垫片(厚度4.450mm)1按需选一
6JY2402R530-082H
调整垫片(厚度4.475mm)1按需选一
6JY2402R530-082J
调整垫片(厚度4.500mm)1按需选一
6JY2402R530-082K
调整垫片(厚度4.525mm)1按需选一
6JY2402R530-082M
调整垫片(厚度4.550mm)1按需选一
6JY2402R530-082N
调整垫片(厚度4.575mm)1按需选一
6JY2402R530-082P
调整垫片(厚度4.600mm)1按需选一
6JY2402R530-082Q
调整垫片(厚度4.625mm)1按需选一
6JY2402R530-082R
调整垫片(厚度4.650mm)1按需选一
6JY2402R530-082S
调整垫片(厚度4.675mm)1按需选一
6JY2402R530-082T
调整垫片(厚度4.700mm)1按需选一
6JY2402R530-082U
调整垫片(厚度4.725mm)1按需选一
6JY2402R530-082V
调整垫片(厚度4.750mm)1按需选一
6JY2402R530-082W
调整垫片(厚度4.775mm)1按需选一
6JY2402R530-082Y
调整垫片(厚度4.800mm)1按需选一
6JY2402R530-082AA
调整垫片(厚度4.825mm)1按需选一
6JY2402R530-082AB
调整垫片(厚度4.850mm)1按需选一
6JY2402R530-082AC
调整垫片(厚度4.875mm)1按需选一
6JY2402R530-082AD
调整垫片(厚度4.900mm)1按需选一
6JY2402R530-082AE
调整垫片(厚度4.925mm)1按需选一
6JY2402R530-082AF
调整垫片(厚度4.950mm)1按需选一
6JY2402R530-082AG
调整垫片(厚度4.975mm)1按需选一
6JY2402R530-082AH
调整垫片(厚度5.000mm)1按需选一
7Q1811645TF2
螺栓8
8JY2402R530-036SJY2402R530-036A1383轴承座1
9JY2402R530-092ASJY2402R530-092AA1383调整垫片(厚度0.1)1按需选一
9JY2402R530-092BSJY2402R530-092BA1383调整垫片(厚度0.2)1按需选一
9JY2402R530-092C
调整垫片(厚度0.5)1按需选一
9JY2402R530-092D
调整垫片(厚度0.15)1按需选一
1031316X2/P6XP31316X2/P6XA1383圆锥滚子轴承1
11JY2402R535-021DSJY2402R535-021DA1383主从动锥齿轮副(i=2.714)1与被齿配对使用
11JY2402R536-021DSJY2402R536-021DA1383主从动锥齿轮副(i=2.846)1与被齿配对使用
11JY2402R530-021DSJY2402R530-021DA1383主从动锥齿轮副(i=3.083)1与被齿配对使用
11JY2402R531-021DSJY2402R531-021DA1383主从动锥齿轮副(i=3.364)1与被齿配对使用
11JY2402R532-021DSJY2402R532-021DA1383主从动锥齿轮副(i=3.7)1与被齿配对使用
11JY2402R533-021DSJY2402R533-021DA1383主从动锥齿轮副(i=4.111)1与被齿配对使用
11JY2402R534-021D
主从动锥齿轮副(i=4.625)1与被齿配对使用
12NJ2309X2/YASNJ2309X2/YAA1383导向轴承1
13Q43745
轴用钢丝挡圈1

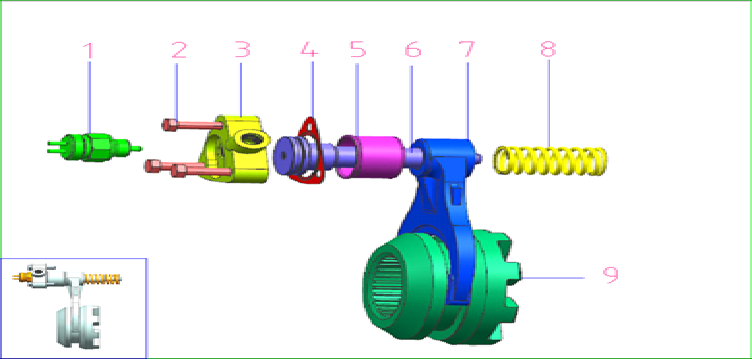

四、轮间差速锁组件

1JY2406R040-071-LQR2406R040-071-LQA1383轮边压力开关1
2Q150B0835
六角螺栓3
3JY2406R530-011-ER2406R530-011-EA1383气缸盖12019.3.22前使用JY2406R530-011,M12X1.5差速锁接口,
2019.3.22后使用M10X1差速锁快插接口
4JY2406R530-017SJY2406R530-017A1383密封垫1
5JY2502R530-056SJY2502R530-056A1383衬套1
6JY2406R530-012-BR2406R530-012-BA1383拨叉轴1
7JY2406R530-013SJY2406R530-013A1383拨叉1
8JY2406R040-017-BR2406R040-017-BA1383回位弹簧1
9JY2406R530-076SJY2406R530-076A1383滑动啮合套1

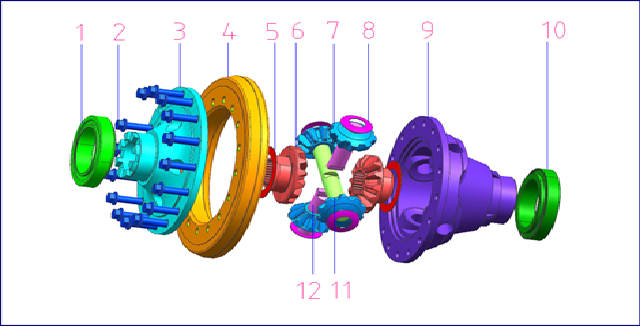

五、轮间差速器组件

132024P32024A1383差速器轴承 1
2JY2403R530-027SJY2403R530-027A1383被齿连接螺栓16
3JY2403R530-022-CR2403R530-022-CA1383差速器左壳(2.714~3.364速比用)1需与JY2403R530-021-C配对
3JY2403R530-022SJY2403R530-022A1383差速器左壳(3.7~4.625速比用)1
4JY2402R535-021DSJY2402R535-021DA1383主从动锥齿轮副(i=2.714)1与主锥配对使用
4JY2402R536-021DSJY2402R536-021DA1383主从动锥齿轮副(i=2.846)1与主锥配对使用
4JY2402R530-021DSJY2402R530-021DA1383主从动锥齿轮副(i=3.083)1与主锥配对使用
4JY2402R531-021DSJY2402R531-021DA1383主从动锥齿轮副(i=3.364)1与主锥配对使用
4JY2402R532-021DSJY2402R532-021DA1383主从动锥齿轮副(i=3.7)1与主锥配对使用
4JY2402R533-021DSJY2402R533-021DA1383主从动锥齿轮副(i=4.111)1与主锥配对使用
4JY2402R534-021D
主从动锥齿轮副(i=4.625)1与主锥配对使用
5JY2403R530-032SJY2403R530-032A1383半轴齿轮垫圈(厚度1.8mm)2按需
5JY2403R530-033SJY2403R530-033A1383半轴齿轮垫圈(厚度1.9mm)2按需
5JY2403R530-034
半轴齿轮垫圈(厚度2.0mm)2按需
5JY2403R530-035
半轴齿轮垫圈(厚度2.1mm)2按需
5JY2403R530-036
半轴齿轮垫圈(厚度2.2mm)2按需
6JY2403R530-031SJY2403R530-031A1383半轴齿轮2不单独供货,提报配对号:JY2403R530-010-SH
7JY2403R530-042SJY2403R530-042A1383行星齿轮垫圈4
8JY2403R530-041SJY2403R530-041A1383行星齿轮4不单独供货,提报配对号:JY2403R530-010-SH
9JY2403R530-021-CR2403R530-021-CA1383差速器右壳(2.714~3.364速比用)1需与JY2403R530-022-C配对
9JY2403R530-021SJY2403R530-021A1383差速器右壳(3.7~4.625速比用)1需与JY2403R530-022配对
1032024P32024A1383差速器轴承 1
11JY2403R530-051SJY2403R530-051A1383十字轴长轴1
12JY2403R530-052SJY2403R530-052A1383十字轴短轴2

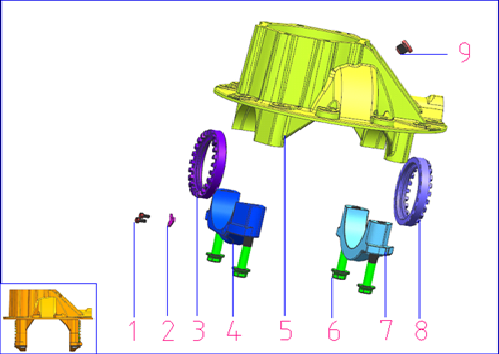

六、减壳总成组件

1Q150B0816
六角头螺钉4
2JY2402R530-096SJY2402R530-096A1383止动片2
3JY2402R530-119SJY2402R530-119A1383调整螺母1
4JY2402R530-117
左瓦盖
不做配件
5JY2402R530-115-B
后减壳
不做配件
6Q181C20115TF2
螺栓4
7JY2402R530-118
右瓦盖
不做配件
8JY2402R530-119SJY2402R530-119A1383调整螺母1
9JY2405R040-018-CR2405R040-018-CA1383螺塞1

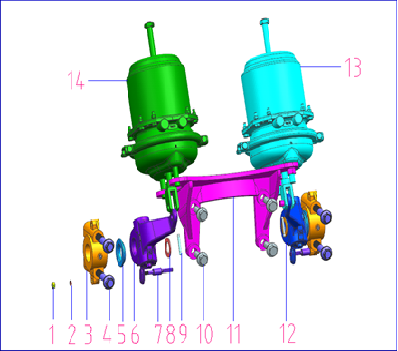

七、制动系统组件

1Q340B08
螺母2
2Q40308
弹簧垫圈2
3JY2401R530-060-FTR2401R530-060-FTA1383凸轮轴支架2
4Q1811650TF2PQ1811650TF2A1383螺栓4
5JY3502R530-044SJY3502R530-044A1383凸轮轴垫环2
6JY3552R530-010-FT3R3552R530010-FT3A1383左自动调整臂总成1实际装配在左侧,与JY3552R530-010-FT3互换
6990.00.34.0056S99000340056A1383左间隙调整臂总成(手调臂)1实际装配在左侧
7JY3552R043-333-FTR3552R043-333-FTA1383调整臂固定支架2
8JY3501158-01SJY3501158-01A1383凸轮轴垫片2
9Q5006035Q5006035A1383A开口销2
10Q1811650TF2PQ1811650TF2A1383螺栓4
11JY3502R530-029-FT3R3502R530-029FT3A1383后桥气室支架1
12JY3552R530-015-FT3R3552R530015-FT3A1383右自动调整臂总成1实际装配在右侧,与JY3552R530-010-FT3互换
12990.00.34.0057S99000340057A1383右间隙调整臂总成(手调臂)1实际装配在右侧
13JY3530R530-015-FTR3530R530-015-FTA1383后右制动气室总成1实际装配在左侧
14JY3530R530-010-FTR3530R530-010-FTA1383后左制动气室总成1实际装配在右侧

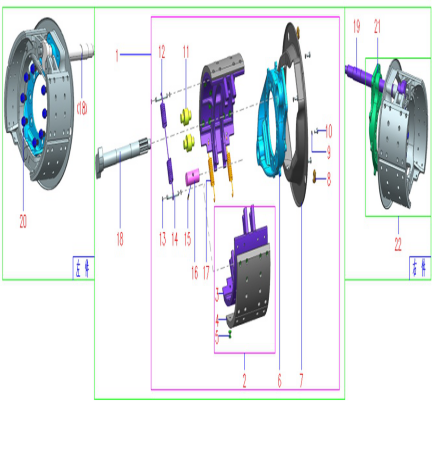

八、制动器总成组件

1JY3502R240-010-FTR3502R240010FTA1383后左制动底板带制动蹄及防尘罩总成   12019.3.1前使用
22JY3502R240-020-FTR3502R240-020-FTA1383后右制动底板带制动蹄及防尘罩总成   12019.3.1前使用
1JY3502R240-020-FTBR3502R240-020FTBA1383后右制动底板带制动蹄及防尘罩总成   22019.3.1后使用
1JY3502R240-010-FTCR3502R240-010FTCA1383后左制动底板带制动蹄及防尘罩总成(带磨损报警线)12019.10.17后使用
22JY3502R240-020-FTCR3502R240-020FTCA1383后右制动底板带制动蹄及防尘罩总成(带磨损报警线)12019.10.17后使用
2JY3502R240-085-SZAR3502R240-085SZAA1383后制动蹄带摩擦片总成 4取代JY3502R240-085-SZ
3JY3502R240-101-SZ
后制动蹄 2不做配件
4JY3502R240-105-TC3AR3502R240105TC3AA1383摩擦片 4取代JY3502R240-105-TC2
5Q4640817T6FPQ4640817T6FA1383铆钉48
6JY3502R240-025-FTR3502R240-025-FTA1383后左制动底板总成(带衬套、油封) 12019.3.1前使用
21JY3502R240-125-FTR3502R240-125-FTA1383后右制动底板总成(带衬套、油封) 12019.3.1前使用
6JY3502R240-025-FT2R3502R240-025FT2A1383后制动底板总成(带衬套、油封) 22019.3.1后使用
7JY3502R240-021-SZR3502R240-021-SZA1383后制动器防尘罩   2
8JY3502FS22-076SJY3502FS22-076A1383堵塞-防尘罩观察孔 4
9Q40308
弹簧垫圈   12
10Q150B0816
六角头螺钉   12
11JY3502R240-213-SZR3502R240-213-SZA1383滚轮 4
12JY3502R240-064-SZR3502R240-064-SZA1383回位弹簧-后制动蹄 2
13Q43112PQ43112A1383轴用弹性挡圈 8
14JY3502R240-108-SZR3502R240-108-SZA1383固定销-回位弹簧4
15Q5280626PQ5280626A1383弹性圆柱销22019.3.1前使用,3.1后不需
16JY3502R240-082-TC2R3502R240-082TC2A1383后制动蹄片轴 22019.3.1前使用
16JY3502R240-082-LQR3502R240-082-LQA1383后制动蹄片轴 22019.3.1后使用
17JY3502R240-264-SZR3502R240264SZA1383保持弹簧-后制动蹄4
18JY3502R530-042-FTR3502R530-042-FTA1383凸轮轴(长545)1实际装配在左侧
18JY3502R530-041-FTR3502R530-041-FTA1383凸轮轴(长545)1实际装配在右侧
18JY3502R530-042-FT3R3502R530-042FT3A1383凸轮轴(长557.5)1实际装配在左侧
18JY3502R530-041-FT3R3502R530-041FT3A1383凸轮轴(长557.5)1实际装配在右侧
19JY3502R530-042-FT5
凸轮轴(长573)1实际装配在左侧
19JY3502R530-041-FT5
凸轮轴(长573)1实际装配在右侧
20JY35R240-02083SJY35R240-02083A1383制动底板螺栓16
23JY3502R240-074SJY3502R240-074A1383磨损报警线2

九、国产轮毂制动鼓组件欢迎来电咨询配件15611029020(微信同号)

JY35R240-02066-F
FS160右轮毂及制动鼓总成 1不做配件
JY35R240-02065-F
FS160左轮毂及制动鼓总成 1不做配件
2JY31R240-04077SJY31R240-04077A1383O型密封圈(109*4.7) 2
3JY3550R240-014-BR3550R240-014-BA1383后齿圈   2JY3550R240-014-B与JY3550R240-016-C配对使用
4JY31R240-04085SJY31R240-04085A1383后桥右轮毂组合油封(棕色)1
4JY31R240-04080SJY31R240-04080A1383后桥左轮毂组合油封(绿色或黑色)   1
5JY31R240-04076MSJY31R240-04076MA1383油封座圈2
630222S30222A1383圆锥滚子轴承-后轮毂(内轴承) 2
7JY31R780-04019SJY31R780-04019A1383挡油盘   2
8Q150B0610PQ150B0610A1383螺钉   6
9Q40306PQ40306A1383弹簧垫圈6
10JY31R240-04051-FT4R31R240-04051FT4A1383后轮胎螺栓 (磷化)20
11JY2405R040-018-CR2405R040-018-CA1383螺塞-轮边放油孔 2
12JY31R240-04015-DR31R240-04015DA1383后轮毂 2
1333019S33019A1383轮毂轴承(外轴承)2
14JY24R240-01077-BR24R240-01077-BA1383减磨垫片   2
15JY24R240-01081SJY24R240-01081A1383止推垫片   2
16JY24R240-01076SJY24R240-01076A1383开槽螺母   4
17JY35R240-02075-DR35R240-02075-DA1383制动鼓(复合鼓)2
18Q2541025SQ2541025A1383沉头螺钉   4
19JY3103070-4E-FTSJY3103070-4E-FTA1383车轮螺母与垫圈总成 (M22X1.5,磷化)20
20JY3550XM-015SJY3550XM-015A1383传感器总成(科密) 2
21JY3550XM-018SJY3550XM-018A1383弹性套 2
22JY3550R240-016-CR3550R240-016-CA1383传感器支架(配冲压齿圈)2JY3550R240-014-B与JY3550R240-016-C配对使用
23Q1800610
六角法兰面承面带齿螺栓4

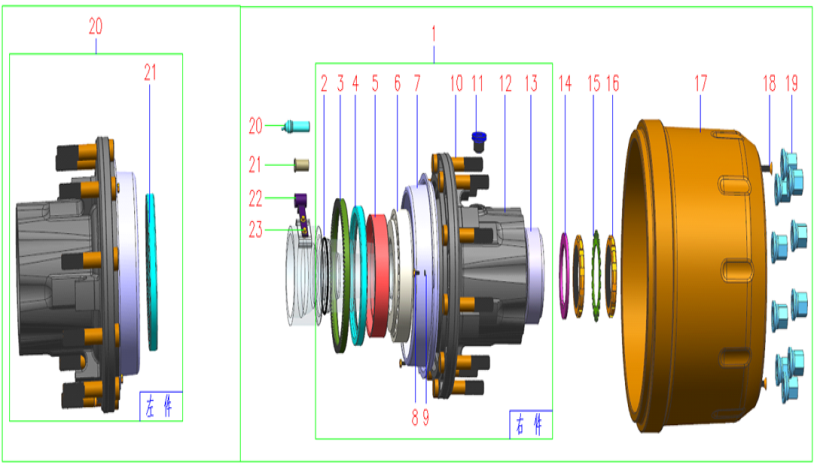

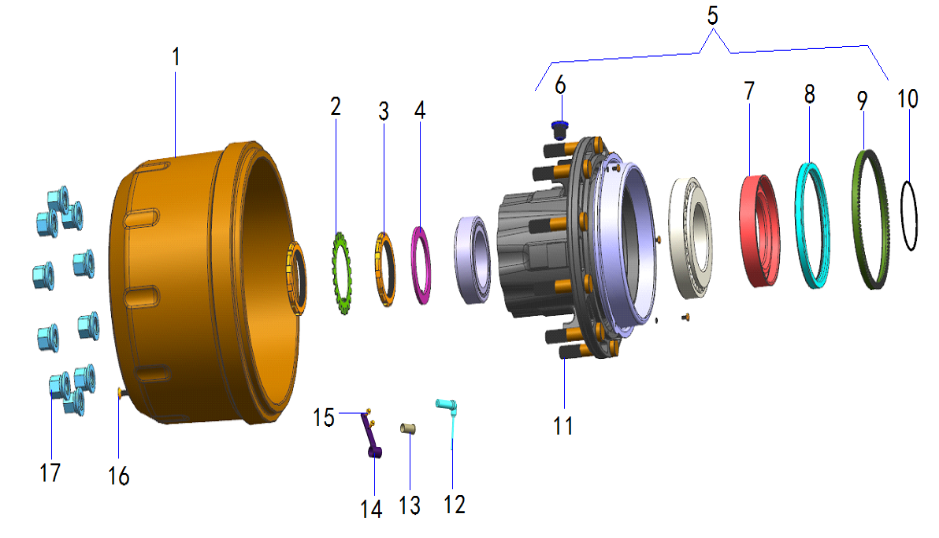

十、康迈轮毂制动鼓组件

1JY35R780-02075SJY35R780-02075A1383制动鼓(复合鼓)2
2JY24R240-01081SJY24R240-01081A1383止推垫片   2
3JY24R240-01076SJY24R240-01076A1383开槽螺母   4
4JY24R240-01077-BR24R240-01077-BA1383减磨垫片   2
5JY35R530-02065-KMR35R530-02065-KMA1383康迈轮毂单元2康迈轮毂单元
6JY31FS9-01065-KMR31FS9-01065-KMA1383螺塞-轮边放油孔 2
7JY31FS9-04080-KM2R31FS9-04080-KM2A1383轮毂油封2
8JY31R240-04076-KMR31R240-04076-KMA1383油封座圈 2
9JY3550R240-014-KMR3550R240-014-KMA1383齿圈2
10JY31R240-04077-KMR31R240-04077-KMA1383O型圈2
11JY31R530-04051-KM4R31R530-04051KM4A1383车轮螺栓20
12JY3550XM-015SJY3550XM-015A1383传感器总成(科密) 2
13JY3550XM-018SJY3550XM-018A1383弹性套 2
14JY3550R240-016-JHQR3550R240-016JHQA1383传感器支架 2
15Q1800610
螺栓 4
16Q2541025SQ2541025A1383沉头螺钉   4
17JY3103070-4E-FTSJY3103070-4E-FTA1383车轮螺母与垫圈总成 (M22X1.5,磷化)20
SHD-19702:1.改用带磨损报警线制动器

           2.H024000000503主减总成由JY2402R535-010-FT改为JY2402R536-010-FT
