福田戴姆勒汽车北京三环5T盘式前桥组件

发表时间：2020-12-17 12:21

					H030006111XA0FC21
零部件图号	配件图号	更改后名称	单位	备注	单台用量
QT50DQ0-3001101	SQT50DQ0-3001101A1986	前轴	件
SH3001011-NH002	SSH3001011-NH002A1986	前轴	件		1
30W-01031			件
30M-01031	S30M-01031A1986	楔销	件		2
30N-01032	S30N-01032A1986	限位螺栓	件
30N-01032A	S30N-01032AA1986	转向节限位螺钉	件		2
Q351B16	PQ351B16A1986	螺母	件		2
Q40114		垫圈14	件		2
Q40314	PQ40314A1986	弹垫	件		2
Q341B14	PQ341B14A1986	扁螺母	件		2
SH3001042-N109	SSH3001042-N109A1986	转向横拉杆臂（右)	件
SH3001042-N108	SSH3001042-N108A1986	转向横拉杆臂（右)	件		1
SH3303050-G106	SSH3303050-G106A1986	横拉杆总成	件		1
3303060-STR	S3303060-STRA1986	横拉杆右接头总成	件		1
SH3303052-G106	SSH3303052-G106A1986	转向横拉杆	件
SH3303052-G104	SSH3303052-G104A1986	转向横拉杆	件		1
Q151B1475TF2	PQ151B1475TF2A1986	六角螺栓	件		2
Q40312		弹簧垫圈	件		2
Q341B12	PQ341B12A1986	螺母	件		2
3303059-STR	S3303059-STRA1986	横拉杆左接头总成	件		1
Q5004040	PQ5004040A1986	开口销4X40	件		2
Q38718		开槽螺母M18X1.5	件		2
SH3001041-N109	SSH3001041-N109A1986	转向横拉杆臂（左)	件
SH3001041-N108	SSH3001041-N108A1986	转向横拉杆臂（左)	件		1
Q1852070TF2		连接螺栓	件
30N-01045	S30N-01045A1986	转向直拉杆臂槽型螺母	件		6
SH3001020-WP01	SSH3001020-WP01A1986	转向节下衬套	件		2
Q701B70		45°接头式油杯M10X1	件		2
Q150B0614	PQ150B0614A1986	螺栓	件		6
30N-01037SY1	S30N-01037SY1A1986	主销端盖总成	件		2
30N-01047DG		密封垫片-主销堵盖	件		2
23-080352D3	S23-080352D3A1986	阻尼轴承	件
23-080352	S23-080352A1986	阻尼轴承	件		2
30N-01022	S30N-01022A1986	转向节调整垫片	件	2	1
30N-01029		转向节调整垫圈（右）	件		1
30N-01021-P	S30N-01021-PA1986	转向节销	件		2
Q151B2080	PQ151B2080A1986	转向横拉杆臂双头螺栓	件		6
SH3001044-NP002	SSH3001044-NP002A1986	直拉杆臂	件
SH3001044-NP003	SSH3001044-NP003A1986	直拉杆臂	件		1
Q150B0614	PQ150B0614A1986	螺栓	件		6
Q40506		垫圈	件		6
30N-01037SY1	S30N-01037SY1A1986	主销端盖总成	件		2
30N-01040SY2		密封垫片-主销堵盖	件		2
30N-01019-P1	S30N-01019-P1A1986	转向节上衬套	件		2
30N-01015-P1	S30N-01015-P1A1986	转向节带衬套总成	件		1
Q40320		弹簧垫圈20	件		12
30W-01050	S30W-01050A1986	过渡板与制动器连接螺栓	件		12
10084261	S10084261A1986	油封圈	件	康迈
31N-03076	S31N-03076A1986	转向节油封座圈总成	件		2
SH3501075-NP002	SSH3501075-NP002A1986	制动盘	件	康迈
SH3501075-NP001	SSH3501075-NP001A1986	制动盘	件		2
10041682	S10041682A1986	ABS齿圈	件	康迈
31AD02-03016	S31AD02-03016A1986	ABS齿圈	件	31AD2-03016	2
31N-03080	S31N-03080A1986	前轮毂油封	件	康迈
31N-03080A	S31N-03080AA1986	轮毂油封	件		2
30213	S30213A1986	内轴承	件	康迈	2
10083135	S10083135A1986	轮毂	件	康迈盘式轮毂总成-不带盘(56mm)
10014534				康迈轮毂单元拆分件
10041682				康迈轮毂单元拆分件
10045883				康迈轮毂单元拆分件
10030948				康迈轮毂单元拆分件
10030949				康迈轮毂单元拆分件
10082854				康迈轮毂单元拆分件
10082855				康迈轮毂单元拆分件
10083540				康迈轮毂单元拆分件
10033423				康迈轮毂单元拆分件
10082736				康迈轮毂单元拆分件
10041183				康迈轮毂单元拆分件
31NP-03015BI0	S31NP-03015BI0A1986	轮毂	件		2
SH3103052-ZB210-P	R3103052-ZB210-PA1986	轮毂螺栓	件		20
Q30022	PQ30022A1986	前轮螺母	件	厚27.5对边32	20
Q181B1445-OH1		螺栓	件		20
30311	P30311A1986	前轮毂外轴承	件	康迈	2
10033344	S10033344A1986	转向节减磨挡片	件	康迈
35N-01058		减磨挡片	件		2
10033423	S10033423A1986	转向节锁紧螺母	件	康迈
30N-01061	S30N-01061A1986	转向节锁紧螺母	件		2
10033343	S10033343A1986	轴头螺母卡环	件	康迈
30H-01037		开口螺栓	件		2
10036514	S10036514A1986	前轮毂盖垫片	件	康迈
31N-03062	S31N-03062A1986	古盖衬垫	件		2
10083540	S10083540A1986	前轮毂盖	件	康迈
31N-03061J	S31N-03061JA1986	前轮毂盖	件		2
10030949	S10030949A1986	M16弹簧垫	件	康迈
Q40308		弹簧垫圈8	件		12
10030953	S10030953A1986	六角螺栓M161.560	件	康迈
Q150B0814	PQ150B0814A1986	螺栓	件		12
4410328090	S4410328090A1986	前桥ABS探头总成	件		2

1	YF3501DA05P-100	SYF3501DA05P-100A1986	前左制动钳总成(左)	件		1
1	YF3501DA05P-200	SYF3501DA05P-200A1986	前右制动钳总成(右)	件		1
2	SH3519010-CP242	SSH3519010-CP242A1986	前制动气室（左）	件	原用：YF3519AD24S-100，新状态增加探测接头，有卡箍	1
2	SH3519015-CP242	SSH3519015-CP242A1986	前制动气室（右）	件	原用：YF3519AD24S-200，新状态增加探测接头，有卡箍	1
3	Q40316		弹簧垫圈	件		4
4	Q341B16	PQ341B16A1986	螺母	件		4

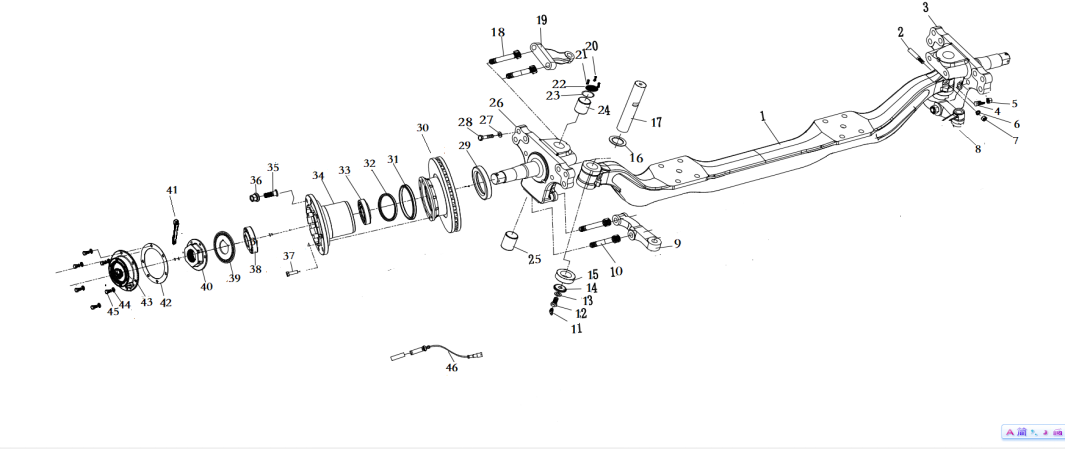

序号	零部件图号	配件图号	零部件名称	更改后名称	备注
1	30QD-01011-B	S30QD-01011-BA1986	前轴	前轴
1	30N-01011FT1-B		前轴	前轴	原：30N-01011FT-1
1	SH3001011-N033	SSH3001011-N033A1986	前轴	前轴
2	30N-01031	S30N-01031A1986	转向节销锁栓	楔肖
2	30M-01031	S30M-01031A1986	转向节销锁栓	楔销
3	30N-01032	S30N-01032A1986	限位螺栓	限位螺栓
3	30N-01032A	S30N-01032AA1986	限位螺栓	转向节限位螺钉
4	Q341B16	PQ341B16A1986	螺母M16X1.5	螺母
5	Q40112		垫圈14	垫圈14
5	Q40114		垫圈14	垫圈14
6	Q40314	PQ40314A1986	弹簧垫圈14	弹垫
7	Q340B14	PQ340B14A1986	螺母M12X1.25	螺母-楔形锁肖
7	Q341B14	PQ341B14A1986	螺母M14X1.5	扁螺母
8	30Z01-01042FT4	S30Z01-01042FT4A1986	右横拉杆臂	转向横拉杆臂（右)
8	30N-01042FT1	S30N-01042FT1A1986	右横拉杆臂	右转向节臂
8	30N-01042FT4	S30N-01042FT4A1986	右横拉杆臂	右转向节臂
8	30Z01-01042FT1	S30Z01-01042FT1A1986	右横拉杆臂	右转向节臂
9	33Z01-03050FT	S33Z01-03050FTA1986	转向横拉杆总成	转向横拉杆总成
9	33N-03050FT3	S33N-03050FT3A1986	转向横拉杆总成	转向横拉杆总成
9	33N-03050B10	S33N-03050B10A1986	转向横拉杆总成	转向横拉杆总成	杆长1550mm
10	3303060-N300	S3303060-N300A1986	横拉杆右接头总成	转向横拉杆接头总成（右)	DL139-3003010L
11	33N-03052	S33N-03052A1986	横拉杆体（杆长1525）	转向横拉杆
11	33Z01-03052FT	S33Z01-03052FTA1986	横拉杆体（杆长1550）	转向横拉杆
11	33N-03052B10-A	S33N-03052B10-A1986	横拉杆体	转向横拉杆
12	Q151B1260TF2	PQ151B1260TF2A1986	螺栓M12X60	螺栓M12X60	DL148-3003028
13	Q341B12	PQ341B12A1986	螺母M12	螺母
14	3303059-N300	S3303059-N300A1986	横拉杆左接头总成	转向横拉杆接头总成（左)	DL139-3003010R
14	3003059-N300	S3003059-N300A1986	横拉杆左接头总成	横拉杆左接头总成
15	Q500B5070	PQ500B5070A1986	开口销5X70	开口销
16	3303N-091	S3303N-091A1986	开槽螺母M20X1.5	槽形扁螺母	GB/T9457-M20X1.5
17	30Z01-01041FT4	S30Z01-01041FT4A1986	左横拉杆臂	转向横拉杆臂（左)
17	30N-01041FT1	S30N-01041FT1A1986	左横拉杆臂	转向横拉杆臂（左）
17	30N-01041FT4	S30N-01041FT4A1986	左横拉杆臂	左转向节臂
17	30Z01-01041FT1	S30Z01-01041FT1A1986	左横拉杆臂	左拉杆臂
18	30N-01047	S30N-01047A1986	螺栓-转向节臂	转向节紧固螺栓	30N-01043
18	30RC4-01043	S30RC4-01043A1986	螺栓-转向节臂	螺栓-左右转向节臂
18	Q151B2090	PQ151B2090A1986	螺栓（连接转向节臂）	转向横拉杆臂双头螺栓
19	30N-01045	S30N-01045A1986	螺母M20X1.5	转向直拉杆臂槽型螺母
19	Q40520	PQ40520A1986	弹簧垫	弹簧垫圈
20	Q500B0440		开口销4X40	开口销4X40	Q500B0440
21	30N-01020	S30N-01020A1986	转向节下衬套	转向节衬套（下）
22	30N-01019	S30N-01019A1986	转向节上衬套	转向节衬套（上）
23	30N-01015YZDG		转向节（右）	转向节（右）
23	30N-01016DG	S30N-01016DGA1986	转向节（右）	转向节总成（右）
23	30N-01016YZDG	S30N-01016YZDGA1986	转向节（左）	转向节总成（左)	30N-01018DGYZ
23	30N-01015DG	S30N-01015DGA1986	转向节（左）	转向节总成（左）
23	30N-01015DG	S30N-01015DGA1986	转向节（右）	转向节总成（左）
24	Q701B70		弯劲油嘴	弯劲油嘴
25	Q150B0616	PQ150B0616A1986	螺栓	六角螺母
26	30N-01037	S30N-01037A1986	主销端盖	主销油封总成
26	30N-01037SY1	S30N-01037SY1A1986	主销端盖	主销端盖总成
27	30N-01040	S30N-01040A1986	密封垫片	密封垫片
27	30N-01040SY2		密封垫片	密封垫片
27	30N-01040DG	S30N-01040DGA1986	密封垫片	转向节堵盖密封垫片	30Z01-01040DG
28	23-080047D3	S23-080047D3A1986	平面轴承	转向节平面轴承
28	23-080047	P23-080047A1986	推力轴承	转向节平面轴承	原：30N-01035,5T
29	30N-01022	S30N-01022A1986	左转向节调整垫圈	转向节调整垫片	2按需采用
29	30N-01029		右转向节调整垫圈	右转向节调整垫圈	按需采用
30	30N-01021	S30N-01021A1986	转向节销	转向节销	淘汰，用30N-01021DG替换
30	30N-01021C	S30N-01021CA1986	转向节销	转向节主销	比30N-01021DG多一个注油孔
31	31NP06J-01081		左过渡板	过渡板（左）
31	31NP06J-01091		右过渡板	过渡板(右)
31	31NP15E-01080	S31NP15E-01080A1986	左过渡板	过渡板（左）
31	31NP15E-01090	S31NP15E-01090A1986	右过渡板	过渡板(右）
31	30NP15E-01080	S30NP15E-01080A1986	左过渡板	前制动钳安装过渡板（左)
31	30NP15E-01090	S30NP15E-01090A1986	右过渡板	前制动钳安装过渡板（右)
32	Q40316		弹簧垫圈	弹簧垫圈
32	Q40318		弹簧垫圈	弹簧垫圈
33	Q151B1855TF2		连接螺栓	连接螺栓
33	Q151B1855		刹车钳连接螺栓	刹车钳连接螺栓
33	Q151B2060		连接螺栓	连接螺栓
34	31NP15-03076P		油封坐圈	油封坐圈
34	31NP15-03076	S31NP15-03076A1986	油封坐圈	前轮毂油封
35	35DA06J-01075		制动盘	制动盘
35	35NP15VI-01066-B		制动盘	制动盘
35	YF35DA05D-01075		制动盘	制动盘
36	31AD02-03016	S31AD02-03016A1986	ABS齿圈	ABS齿圈	31AD2-03016
37	31N-03080	S31N-03080A1986	油封	前轮毂油封
37	31H-03080A	S31H-03080AA1986	油封	前轮毂油封
37	30H-03080		油封	油封
38	7613EK	S7613EKA1986	内轴承	内轴承
38	33213	P33213A1986	内轴承	前轮毂内轴承
38	3007213		内轴承	内轴承
39	31NP15-03015-B	S31NP15-03015-BA1986	前轮毂	前轮毂
39	31NP15-03015B	S31NP15-03015BA1986	前轮毂	前轮毂
39	31NP15-03015B10	S31NP15-03015B10A1986	前轮毂	前轮毂
40	31AK31-03052P	S31AK31-03052PA1986	车轮螺栓	前桥车轮螺栓
40	31AK31A-03052P	S31AK31A-03052PA1986	车轮螺栓	前桥车轮螺栓	磷化
40	3103052-ZP210-P		车轮螺栓	车轮螺栓
41	Q30022	PQ30022A1986	车轮螺母	前轮螺母	厚27.5对边32磷化
42	31N-03062	S31N-03062A1986	前轮毂盖垫	古盖衬垫
43	31N-03061	S31N-03061A1986	前轮毂盖	前轮毂盖板
43	31N-03061-J	S31N-03061-JA1986	前轮毂盖	前轮毂盖	6.5,盘式
44	Q40308		弹簧垫圈8	弹簧垫圈8
45	Q150B0813	PQ150B0813A1986	螺栓M8X13	螺栓M8X13
45	Q150B0814	PQ150B0814A1986	螺栓M8X14	螺栓
46	30311	P30311A1986	外轴承	前轮毂外轴承
47	30N-01058	S30N-01058A1986	减磨挡片	转向节减磨挡片
48	30N-01061	S30N-01061A1986	转向节螺母	转向节锁紧螺母
49	Q500B0870		开口销8X70	开口销8X70
50	Q181445TF2	PQ181445TF2A1986	螺栓M14X451.5	螺栓M14X1.5X40
50	Q1811445TF2	PQ1811445TF2A1986	螺栓M14X1.5X40	轮毂与制动盘连接螺栓
51	Q40314	PQ40314A1986	弹簧垫圈14	弹垫
52	30D5-01035	S30D5-01035A1986	主销下堵盖总成	转向节平面轴承
54	Q151B1235	PQ151B1235A1986	螺栓	螺栓
54	30N-01039	S30N-01039A1986	主销进油孔螺栓	螺栓-主销堵盖
53	Q40312		弹簧垫12	弹簧垫12
55	Q701B70		弯劲油嘴	弯劲油嘴
56	BJ153-01044-1	SBJ153-01044-1A1986	直拉杆臂	转向直拉杆臂
56	30N-01044FTYZ	S30N-01044FTYZA1986	直拉杆臂	转向直拉杆臂
56	30N-01044-P-YZ		直拉杆臂	直拉杆臂
57	30Z01-01043	S30Z01-01043A1986	螺栓-转向节臂	转向直拉杆臂双头螺栓
57	30N-01048	S30N-01048A1986	螺栓-转向节臂	转向直拉杆臂双头螺栓	短
58	30N-01049	S30N-01049A1986	螺母	转向直拉杆臂槽形螺母
59	Q500B0440		开口销	开口销	Q500B0440
60	8897598154	S8897598154A1986	衬套	前桥ABS传感器衬套
61	4410328090	S4410328090A1986	传感器	前桥ABS探头总成

气压盘式制动器YF3501DA05J-100（左）明细表及易损件
1	YF3501DA05A-002	SYF3501DA05A-002A1986	支架	支架
2	YF3501DA05A-101	SYF3501DA05A-101A1986	卡钳体-左	前卡钳体（左）
2	YF3501DA05A-201	SYF3501DA05A-201A1986	卡钳体-右	前卡钳体（右）
3	30×2.5×54	S302.554A1986	双金属村套	双金属村套
4	YF3501DA04-003	SYF3501DA04-003A1986	长导套	长导销
5	GB70.1M16×1.5×100-12.9		内六角螺栓	内六角螺栓
6	YF3501DA04-007A	SYF3501DA04-007AA1986	盖帽	盖帽
7	YF3501DA04-052	SYF3501DA04-052A1986	压盖	压盖
8	YF3502DR01-035	SYF3502DR01-035A1986	调整六方头	调整六方头
9	16×10×5.2-7.5	S16105.2-7.5A1986	调整六方头用油封	调整六方头用油封
10	YF3502DR01-037A	SYF3502DR01-037AA1986	堵盖	堵盖
11	30×2.5×25	S302.525A1986	双金属衬套	双金属衬套
12	GB70.1M16×1.5×80-12.9		内六角螺栓	内六角螺栓
13	YF3501DA04-004	SYF3501DA04-004A1986	短导套	短导销
14	YF3501DA03-005	SYF3501DA03-005A1986	制动器铭牌	制动器铭牌
15	YF3501DA03-0502	SYF3501DA03-0502A1986	报警线固定钢丝	报警线固定钢丝
16	YF3501AD02-050	SYF3501AD02-050A1986	报警线总成	报警线总成
17	YF3501DA04-011	SYF3501DA04-011A1986	报警线固定板	报警线固定板
18	YF3501DA03-059	SYF3501DA03-059A1986	插销	插销
19	Q2140612	PQ2140612A1986	十字盘头螺钉	十字盘头螺钉
20	Q40306		弹簧垫圈	弹簧垫圈
21	YF3501DA05-012A	SYF3501DA05-012AA1986	压板	压板
22	YF3501DA04-006	SYF3501DA04-006A1986	导套防尘罩	导套防尘罩
23	YF3501DA05-040	SYF3501DA05-040A1986	摩擦块总成	前制动摩擦块
24	YF3501DA04-009	SYF3501DA04-009A1986	压簧	压簧
25	YF3502DR01-013	SYF3502DR01-013A1986	销子	销子
26	GB70.1M8×25-10.9		底盖固定螺栓	底盖固定螺栓
27	Q40408	PQ40408A1986	弹簧垫圈	弹簧垫圈
28	YF3501DA05-090	SYF3501DA05-090A1986	转轴组件总成	转轴组件总成
29	YF3501DA04-051	SYF3501DA04-051A1986	定位块	定位块

1	3501N-010-P		前左制动钳总成	前制动钳总成(左)
1	3501N-020-P		前右制动钳总成	前制动钳总成(右)
1	YF35DA05J-100		制动钳	制动钳
1	YF35DA05J-200		制动钳	制动钳
2	SH3519010-CP241	SSH3519010-CP241A1986	左气室	前制动气室（左）	原用：YF3519AD24C-100，新状态增加探测接头，有卡箍
2	SH3519015-CP241	SSH3519015-CP241A1986	右气室	前制动气室（右）	原用：YF3519AD24C-200，新状态增加探测接头，有卡箍
	YF3501DA06-040	SYF3501DA06-040A1986	摩擦块总成	前制动摩擦块
3	Q40316		弹簧垫圈16	弹簧垫圈16
4	Q341B16	PQ341B16A1986	螺母M16X1.5	螺母

序号	零部件图号		零部件名称		备注
1	QT50DQ0-3001101	SQT50DQ0-3001101A1986	前轴	前轴
2	30W-01031	S30W-01031A1986	转向节销锁栓	楔形锁肖-主销
3	SH3001016-NP003	SSH3001016-NP003A1986	右转向节总成	右转向节总成
4	30N-01032A	S30N-01032AA1986	限位螺栓	转向节限位螺钉
5	Q351B16		螺母
6	Q40314	PQ40314A1986	弹簧垫圈	弹垫
7	Q341B14	PQ341B14A1986	螺母	扁螺母
8	SH3001042-N113		右横拉杆臂
8	SH3001042-N109	SSH3001042-N109A1986	右横拉杆臂	转向横拉杆臂（右)
9	SH3001041-N113		左横拉杆臂
9	SH3001041-N109	SSH3001041-N109A1986	左横拉杆臂	转向横拉杆臂（左)
10	Q1852070TF2		六角锁紧螺母
11	Q701B70		油嘴
12	Q150B0616	PQ150B0616A1986	主销进油孔螺栓	六角螺母
13	30N-01037SY1	S30N-01037SY1A1986	密封垫片-主销堵盖	主销端盖总成	30N-01037SY1
14	30N-01040SY2		主销堵盖		30N-01040SY2
15	SH3001035-N001	SSH3001035-N001A1986	阻尼轴承	阻尼轴承
16	30N-01022/29	S30N-01022/29A1986	转向节调整垫圈	转向节调整垫圈	按需
17	30N-01021-P	S30N-01021-PA1986	转向节销	转向节销
18	Q185-2060TF2		六角锁紧螺母
19	SH3001044-NP002	SSH3001044-NP002A1986	直拉杆臂	直拉杆臂
20	Q150B0614	PQ150B0614A1986	螺栓	螺栓
21	Q40506		垫圈6
22	3001047-08		主销堵盖
23	3001048-08		密封垫片-主销堵盖
24	30N-01019	S30N-01019A1986	转向节下衬套	转向节衬套（上）
25	30N-01020	S30N-01020A1986	转向节上衬套	转向节衬套（下）
26	SH3001015-NP003	SSH3001015-NP003A1986	左转向节总成	左转向节总成
27	Q40520	PQ40520A1986	弹簧垫圈20	弹簧垫圈
28	30W-01050	S30W-01050A1986	六角螺栓-链接制动钳	过渡板与制动器连接螺栓
29	31N-03076	S31N-03076A1986	油封内座圈	转向节油封座圈总成
30	SH3501075-NP002	SSH3501075-NP002A1986	前制动盘	制动盘
31	31N-03016-P	S31N-03016-PA1986	ABS齿圈	前轮毂ABS齿圈
32	31N-03080	S31N-03080A1986	轮毂油封	前轮毂油封
33	30313	P30313A1986	内轴承	内轴承
34	31N-03015-P	S31N-03015-PA1986	轮毂	前轮毂
35	3103052-ZB110-P		轮毂螺栓
35	3103051-ZP03	S3103051-ZP03A1986	轮毂螺栓	轮毂螺栓
36	Q30022	PQ30022A1986	轮毂螺母	前轮螺母
37	Q1811450TF2		制动盘连接螺栓
38	30311	P30311A1986	外轴承	前轮毂外轴承
39	30N-01058	S30N-01058A1986	转向节螺母垫圈	转向节减磨挡片
40	30N-01061	S30N-01061A1986	转向节螺母	转向节锁紧螺母
41	Q500B0870		开口销
42	31N-03062	S31N-03062A1986	前轮毂盖垫	古盖衬垫
43	31N-03061J	S31N-03061JA1986	前轮毂盖	前轮毂盖
44	Q40308		弹簧垫圈8
45	Q150B0814		螺栓M8X1.25*20
46	4410328090	S4410328090A1986	ABS传感器	前桥ABS探头总成

1	SH3501010-NP002		前左制动钳总成		20寸制动钳
1	SH3501015-NP002		前右制动钳总成		20寸制动钳
1	YF3501DA05P-100	SYF3501DA05P-100A1986	前左制动钳总成	前左制动钳总成(左)	20寸制动钳
1	YF3501DA05P-200	SYF3501DA05P-200A1986	前右制动钳总成	前右制动钳总成(右)	20寸制动钳
2	SH3519010-CP242	SSH3519010-CP242A1986	左制动气室总成	前制动气室（左）
2	SH3519015-CP242	SSH3519015-CP242A1986	右制动气室总成	前制动气室（右）
2	SH3519010-CP241	SSH3519010-CP241A1986	左制动气室总成	前制动气室（左）
2	SH3519015-CP241	SSH3519015-CP241A1986	右制动气室总成	前制动气室（右）
3	Q40316		弹簧垫圈
4	Q341B16		螺母M16X1.5

1	3303059-STR	S3303059-STRA1986	横拉杆接头总成（左）	横拉杆左接头总成
1	3303060-STR	S3303060-STRA1986	横拉杆接头总成（右）	横拉杆右接头总成
2	Q151B1475TF2	PQ151B1475TF2A1986	六角螺栓	六角螺栓
3	AZ9100430021-6	SAZ9100430021-6A1986	横拉杆接头卡箍	接头夹
4	Q341B12		六角螺母
5	SH3303052-G102	SSH3303052-G102A1986	横拉杆杆体	转向横拉杆	杆体Φ45mm 杆长1680mm
6	3303N-091	S3303N-091A1986	螺母	槽形扁螺母
	Q500B0550	PQ500B0550A1986	开口销	开口销
	SH3303050-G106	SSH3303050-G106A1986	横拉杆总成	横拉杆总成

上一篇福田戴姆勒汽车北京三环4.5T前桥组件

下一篇福田戴姆勒汽车北京三环5T鼓式前桥组件

分享到：

昵称：

验证码：

首页

电话：010- 89682469 （早9：00-17：30）

手机： 15611029020 18911790918（7*24小时）
手机/微信：15611029020 意见反馈：15010520520

快手号：fotondaimler 抖音号：fotondaimler

网址：https://fotondaimler.net www.fotondaimler.cn

微信公众号：福田戴姆勒汽车配件　　微信小程序：福田戴姆勒汽车配件网

地址：北京市怀柔区北京欧曼重型汽车厂正北1000米 邮政编码：101400
