福田戴姆勒汽车北京三环5T鼓式前桥组件

发表时间:2020-12-17 12:35

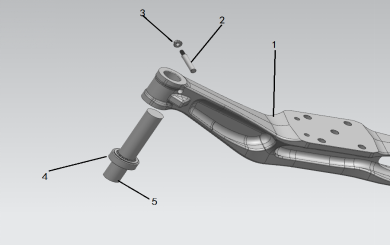

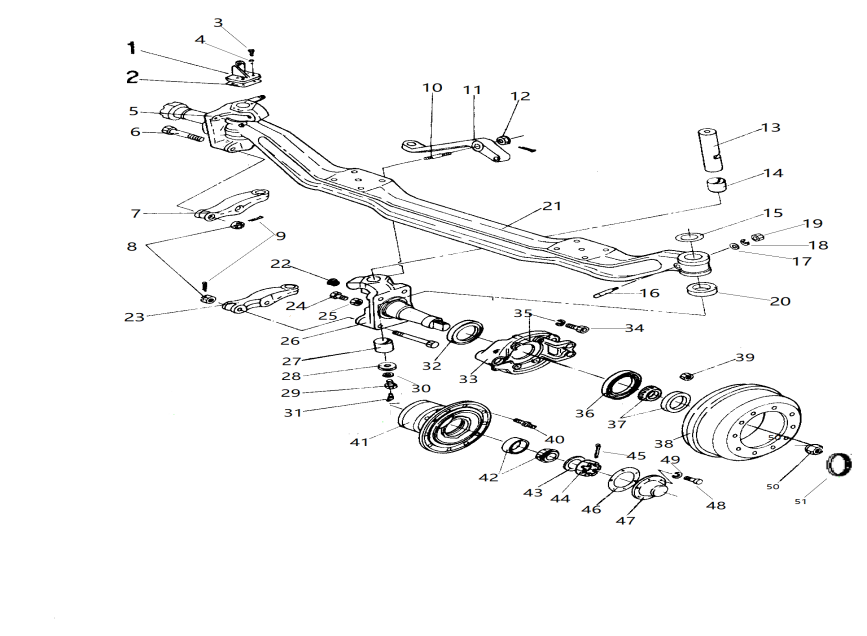

序号零部件图号
零部件名称
备注
135N-01031
左支架

135N-01032
右支架

135N-01032FT1
左支架支架(左)
135N-01031FT1
右支架支架(右)
135N-01031FTS35N-01031FTA1986左支架前左支架5T小支架,原:35N-01031
135N-01032FTS35N-01032FTA1986右支架前右支架5T小支架,原:35N-01032
135N-01031FT2S35N-01031FT2A1986左支架前制动气室支架(左)5T大支架
135N-01032FT2S35N-01032FT2A1986右支架前制动气室支架(右)5T大支架
235N-01033S35N-01033A1986密封垫片密封垫片
3Q151B1235PQ151B1235A1986螺栓螺栓
4Q40312
弹簧垫圈弹簧垫圈
530N-01016S30N-01016A1986右转向节转向节总成(右)
530N-01018S30N-01018A1986右转向节右转向节总成
530N-01016DGS30N-01016DGA1986右转向节总成转向节总成(右)
5SH3001016-N009SSH3001016-N009A1986右转向节总成转向节总成(右)
5SH3001016-N008SSH3001016-N008A1986右转向节总成右转向节总成
5SH3001016-N007SSH3001016-N007A1986右转向节总成转向节总成(右)
5SH3001016-N010SSH3001016-N010A1986右转向节总成转向节总成(右)
630N-01043
螺栓-转向节臂用

630N-01047S30N-01047A1986螺栓-转向节臂用转向节紧固螺栓30N-01043
630N-01043FT
螺栓-转向节臂用螺栓-转向节臂用
7SH30010412-N106
右转向节臂

7SH30010412-N109
右转向节臂

7SH3001042-N105SSH3001042-N105A1986右转向节臂转向横拉杆臂(右)
7SH3001042-N106SSH3001042-N106A1986右转向节臂转向横拉杆臂(右)
730Z01-01042FT1S30Z01-01042FT1A1986右转向节臂右转向节臂
7SH3001042-Z102SSH3001042-Z102A1986右转向节臂转向节臂(右)
7SH3001042-N107SSH3001042-N107A1986右转向节臂转向横拉杆臂(右)
7SH3001042-N108SSH3001042-N108A1986右转向节臂转向横拉杆臂(右)
730N-01042S30N-01042A1986右转向节臂右臂
7SH3001042-N109SSH3001042-N109A1986右转向节臂转向横拉杆臂(右)
730N-01042FT1S30N-01042FT1A1986右转向节臂右转向节臂
73001042-Z102S3001042-Z102A1986右转向节臂左转向节臂
7SH3001042-N110
右转向节臂右转向节臂
730N-01042FT4S30N-01042FT4A1986右转向节臂右转向节臂
730N-01042FT5S30N-01042FT5A1986右转向节臂转向横拉杆臂(右)
830N-01045S30N-01045A1986槽形螺母转向直拉杆臂槽型螺母
9Q500B0440
开口肖开口肖Q500B0440
9Q5004040PQ5004040A1986开口肖开口销4X40
1030N-01048S30N-01048A1986双头螺栓-直拉杆臂用转向直拉杆臂双头螺栓
1030N-01048-AS30N-01048-AA1986双头螺栓-直拉杆臂用转向直拉杆臂双头螺栓
1130N-01044FT7S30N-01044FT7A1986直拉杆臂转向直拉杆臂专用
11BJ153-01044-1SBJ153-01044-1A1986直拉杆臂转向直拉杆臂
11BJ153-01044-3SBJ153-01044-3A1986直拉杆臂转向直拉杆臂
11BJ153-01044SBJ153-01044A1986直拉杆臂转向直拉杆臂
1130N-01044FT8S30N-01044FT8A1986直拉杆臂直拉杆臂
113001044-Z101S3001044-Z101A1986直拉杆臂直拉杆臂
1230N-01049S30N-01049A1986槽形扁螺母转向直拉杆臂槽形螺母
1330N-01021DGS30N-01021DGA1986转向节主销转向节销30N-01021
1330N-01021S30N-01021A1986转向节主销转向节销
1330N-01021CS30N-01021CA1986转向节主销转向节主销比30N-01021DG多一个注油孔
1430N-01019S30N-01019A1986上衬套转向节衬套(上)
1530N-01022-29S30N-01022-29A1986转向节调整垫片转向节调整垫圈
1630M-01031S30M-01031A1986楔形锁销楔销
Q4014
平垫圈

17Q40114
平垫圈平垫圈
18Q40514
弹簧垫圈弹簧垫圈
18Q40314PQ40314A1986弹簧垫圈弹垫
19Q341B14PQ341B14A1986螺母扁螺母
2030N-10135S30N-10135A1986止推轴承总成转向节平面轴承
2023-080047P23-080047A1986止推轴承总成转向节平面轴承原:30N-01035,5T
2023-080047D3S23-080047D3A1986止推轴承总成转向节平面轴承
21H0300060061A0L
前轴前轴
2130N-01011FT5-1
前轴前轴
21SH3001011-NB004SSH3001011-NB004A1986前轴前轴
2130N-01011FT-BS30N-01011FT-BA1986前轴前轴30QD-01011,取代:30N-01011FT
2130N-01011FT-5S30N-01011FT-5A1986前轴前轴
2130QD-01011-BS30QD-01011-BA1986前轴前轴
2130N-01011FT-3S30N-01011FT-3A1986前轴前轴
21SH3001011-NB018SSH3001011-NB018A1986前轴前轴
21H0300060061A0FH0300060061A0A1986前轴前桥总成(一桥 5t 手调 二级落差 865牵引 )
21SH3001011-QD01SSH3001011-QD01A1986前轴前轴
21sh3001011-NB025SSH3001011-NB025A1986前轴前轴
2230N-01033S30N-01033A1986螺塞堵塞-转向节
23SH3001041-N105SSH3001041-N105A1986左转向节臂转向横拉杆臂(左)
23SH3001041-N106SSH3001041-N106A1986左转向节臂转向横拉杆臂(左)
2330Z01-01041FT1S30Z01-01041FT1A1986左转向节臂左拉杆臂
23SH3001041-Z102SSH3001041-Z102A1986左转向节臂左转向节臂
23SH3001041-N107SSH3001041-N107A1986左转向节臂转向横拉杆臂(左)
23SH3001041-N108SSH3001041-N108A1986左转向节臂转向横拉杆臂(左)
2330N-01041S30N-01041A1986左转向节臂左臂
23SH3001041-N109SSH3001041-N109A1986左转向节臂转向横拉杆臂(左)
2330N-01041FT1S30N-01041FT1A1986左转向节臂转向横拉杆臂(左)
233001041-Z102S3001041-Z102A1986左转向节臂右转向节臂
23SH3001041-N110
左转向节臂左转向节臂
2330N-01041FT4S30N-01041FT4A1986左转向节臂左转向节臂
2330N-01041FT5S30N-01041FT5A1986左转向节臂转向横拉杆臂(左)
2430N-01032S30N-01032A1986转向限位螺钉限位螺栓
2430N-01032AS30N-01032AA1986转向限位螺钉转向节限位螺钉
图二2530N-01077S30N-01077A1986圆柱销-前油封座圈用圆柱销-前油封座圈用
25Q341B16PQ341B16A1986螺母螺母
2630N-01017DGS30N-01017DGA1986左转向节转向节总成(左)
2630N-01015DGS30N-01015DGA1986左转向节总成转向节总成(左)
2630N-01017S30N-01017A1986左转向节转向节总成(左)
26SH3001015-N009SSH3001015-N009A1986左转向节总成转向节总成(左)
26SH3001015-N008SSH3001015-N008A1986左转向节总成左转向节总成
26SH3001015-N007SSH3001015-N007A1986左转向节总成转向节总成(左)
26SH3001015-N010SSH3001015-N010A1986左转向节总成转向节总成(左)
2730N-01020S30N-01020A1986下衬套转向节衬套(下)
2830N-01037DGS30N-01037DGA1986主销端盖总成转向节堵盖30Z01-01037DG
2830N-01037SY1S30N-01037SY1A1986主销端盖总成主销端盖总成
29Q150B0616PQ150B0616A1986螺钉-主销端盖用六角螺母
3030N-01040SY2
密封垫片

3030N-01040DGS30N-01040DGA1986密封垫片转向节堵盖密封垫片30Z01-01040DG
3030N-01040SY1
密封垫片密封垫片
31Q701B70
弯颈滑脂嘴弯颈滑脂嘴
32SH3103075-N001
前油封座圈总成

3210082736S10082736A1986前油封座圈总成前轮毂油封总成康迈油封
3231N-03075S31N-03075A1986前油封座圈总成前油封座圈总成
333501N-026BABS
前左制动底板

333501N-126BABS
前右制动底板

333501N-026ABSS3501N-026ABSA1986前左制动底板前左制动底板
333501N-126ABSS3501N-126ABSA1986前右制动底板前右制动底板
34Q151B1445PQ151B1445A1986螺栓-紧固制动器用螺栓—紧固安装板用
35Q40314PQ40314A1986弹簧垫圈弹垫
36SH3103080-N002
前轮毂油封总成

3631N-03080S31N-03080A1986前轮毂油封总成前轮毂油封
3610082736S10082736A1986前轮毂油封总成前轮毂油封总成康迈油封
377313EKP7313EKA1986前轮毂内轴承总成前轮毂外轴承
3732313P32313A1986前轮毂内轴承总成轴承
3710082854
前轮毂内轴承总成前轮毂
38SH3501075-N101B
前制动鼓

383501075-N101BL
前制动鼓前制动鼓
38SH3501075-N008SSH3501075-N008A1986前制动鼓制动鼓康迈轮边
38SH3501075-N151SSH3501075-N151A1986前制动鼓前制动鼓
383501075-N101BS3501075-N101BA1986前制动鼓前制动鼓减重,与35N-01075B10互换
3835N-01075B10S35N-01075B10A1986前制动鼓前制动鼓3501075-N101B
3835N-01075B10CS35N-01075B10CA1986前制动鼓前制动鼓原用:3501075-N102
39Q2541025PQ2541025A1986制动鼓紧固螺钉十字槽沉头螺钉康迈轮边
39SH3103059-N102SSH3103059-N102A1986螺母-紧固前制动鼓前桥车轮内螺母
39Q341B22PQ341B22A1986螺母-紧固前制动鼓螺母-前制动鼓康迈不用
403103051-ZB210S3103051-ZB210A1986前轮螺栓前桥车轮螺栓螺母总成磷化
403103051-ZB02S3103051-ZB02A1986前轮螺栓前桥轮毂螺栓磷化
4010023593S10023593A1986前轮螺栓前桥车轮螺栓康迈轮边
40SH3103051-ZB02SSH3103051-ZB02A1986前轮螺栓前轮螺栓总成(含内外母)
41SH3103015-N008
前轮毂

41SH3103015-N103SSH3103015-N103A1986前轮毂前轮毂
41SH3103015-N151SSH3103015-N151A1986前轮毂前轮毂
41SH3103015-N101
前轮毂前轮毂
413103015-N101ABSS3103015-N101ABSA1986前轮毂前轮毂
4110084196S10084196A1986前轮毂前轮毂
4110084258S10084258A1986前轮毂前轮毂康迈轮毂单元
10014535
车轮螺栓(63.5mm)
康迈轮毂单元拆分件
10045883
油封
康迈轮毂单元拆分件
10084195
齿圈
康迈轮毂单元拆分件
10082854
内轴承总成
康迈轮毂单元拆分件
10082855
外轴承总成
康迈轮毂单元拆分件
10083537
轮毂盖组件
康迈轮毂单元拆分件
10033423
轴头锁紧螺母组件
康迈轮毂单元拆分件
10082736
油封座圈
康迈轮毂单元拆分件
10084261
油封座圈
康迈轮毂单元拆分件
10041183
O型圈
康迈轮毂单元拆分件
41SH3103015-N104SSH3103015-N104A1986前轮毂前轮毂
4230311P30311A1986前轮毂外轴承总成前轮毂外轴承
4232311P32311A1986前轮毂外轴承总成轴承
4210082855
前轮毂外轴承总成前轮毂
4310033344S10033344A1986转向节螺母垫圈转向节减磨挡片
4330N-01058S30N-01058A1986减磨挡片转向节减磨挡片
10041183
O形圈O形圈
4430N-01061S30N-01061A1986槽形扁螺母转向节锁紧螺母
4410033423S10033423A1986转向节轴头锁紧螺母转向节锁紧螺母
45Q500B0870
开口肖开口肖
4510033345
轴头螺母卡环轴头螺母卡环
4631N-03062S31N-03062A1986垫密封垫片--前轮毂盖古盖衬垫
4710081724S10081724A1986前轮毂盖前轮毂盖总成
4731N-03061S31N-03061A1986前轮毂盖前轮毂盖板
4710083537S10083537A1986前轮毂盖总成轮毂盖总成
48Q150B0813PQ150B0813A1986螺栓螺栓M8X13
48Q150B0816PQ150B0816A1986螺栓螺栓
4810033394S10033394A1986螺栓螺栓M8X1.25*20
48Q150B0814PQ150B0814A1986螺栓螺栓
4910033395S10033395A1986平垫圈弹簧垫圈8
49Q40308
弹簧垫圈弹簧垫圈
50Q30022PQ30022A1986前轮螺母前轮螺母厚27.5对边32
5110080723S10080723A1986齿圈前轮毂ABS齿圈
518847978114S8847978114A1986齿圈齿圈(WABCO)

33N-03050FT5S33N-03050FT5A1986横拉杆总成转向横拉杆总成原:3303050-N301,33N-03050FT1
SH3303050-G110
横拉杆总成横拉杆总成
33N-03050FT3S33N-03050FT3A1986横拉杆总成转向横拉杆总成
SH3303050-G102SSH3303050-G102A1986横拉杆总成转向横拉杆总成
SH3303050-G103SSH3303050-G103A1986横拉杆总成转向横拉杆总成
30N-03050FT3S30N-03050FT3A1986横拉杆总成横拉杆总成
SH3303050-G104SSH3303050-G104A1986横拉杆总成转向横拉杆总成
SH3303050-G105SSH3303050-G105A1986横拉杆总成转向横拉杆总成
33N-03050B10-AS33N-03050B10-A1986横拉杆总成转向横拉杆总成
SH3303050-G106SSH3303050-G106A1986横拉杆总成横拉杆总成
33N-03050S33N-03050A1986横拉杆总成转向横拉杆总成
13303059-STRS3303059-STRA1986横拉杆接头总成(左)横拉杆左接头总成
13303059-N300S3303059-N300A1986横拉杆接头总成(左)转向横拉杆接头总成(左)DL139-3003010R
13303060-STRS3303060-STRA1986横拉杆接头总成(右)横拉杆右接头总成
13303060-N300S3303060-N300A1986横拉杆接头总成(右)转向横拉杆接头总成(右)DL139-3003010L
2Q151B1260TF2PQ151B1260TF2A1986六角螺栓螺栓M12X60DL148-3003028
2Q151B1475TF2PQ151B1475TF2A1986六角螺栓六角螺栓
2Q151B1255
六角螺栓六角螺栓
Q40312
弹性垫圈弹性垫圈
3AZ9100430021-6SAZ9100430021-6A1986横拉杆接头卡箍接头夹
4Q341B12PQ341B12A1986六角螺母螺母
533N-03052FT1S33N-03052FT1A1986横拉杆杆体转向横拉杆
5SH3303052-G102SSH3303052-G102A1986横拉杆杆体转向横拉杆
5SH3303052-G103SSH3303052-G103A1986横拉杆杆体转向横拉杆
5SH3303052-G104SSH3303052-G104A1986横拉杆杆体转向横拉杆
5SH3303052-G105SSH3303052-G105A1986横拉杆杆体转向横拉杆
5SH3303052-G106SSH3303052-G106A1986横拉杆杆体转向横拉杆
5SH3303052-G110
横拉杆杆体
杆体Φ45mm杆长1460mm
533N-03052B10-AS33N-03052B10-A1986横拉杆杆体转向横拉杆
533N-03052FT3S33N-03052FT3A1986横拉杆杆体转向横拉杆
3303N-091S3303N-091A1986螺母槽形扁螺母GB/T9457-M20X1.5
6Q5005050PQ5005050A1986开口销5*50开口销
6Q500B0550PQ500B0550A1986开口销开口销Q500B5050

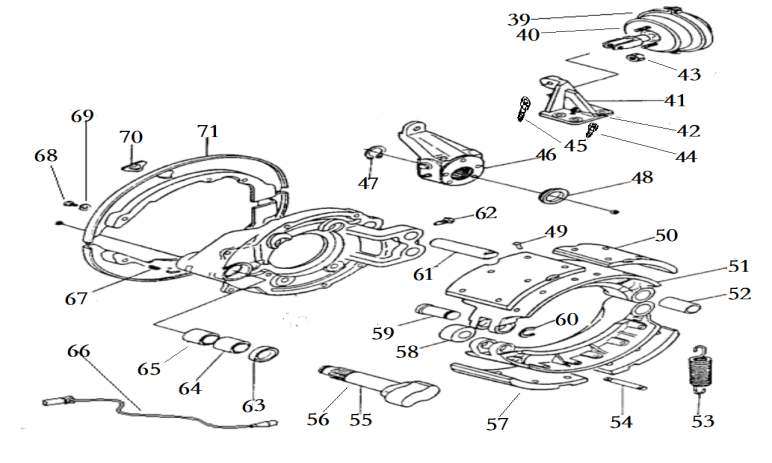

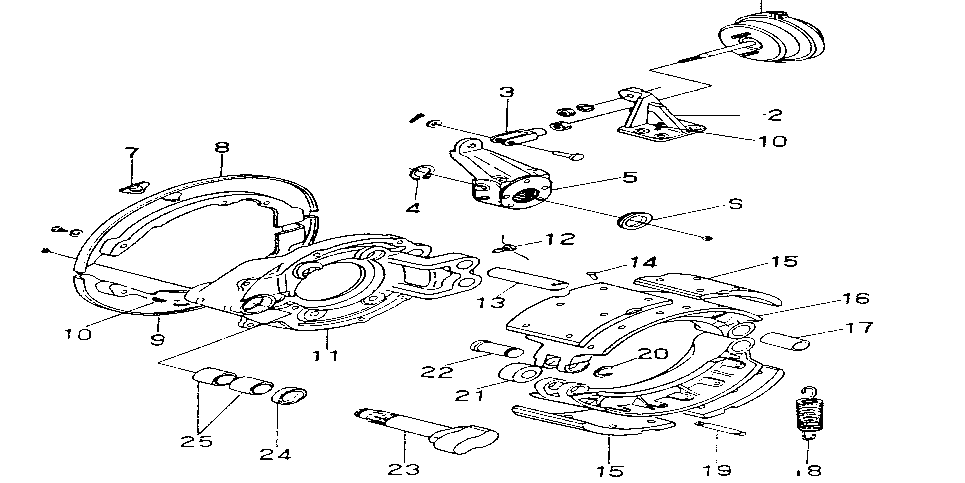

3501N-010B(ABS)
制动器总成(左)

3501N-015B(ABS)
制动器总成(右)

3501NH-010ABSS3501NH-010ABSA1986制动器总成前制动器总成(左)
3501NH-015ABSS3501NH-015ABSA1986制动器总成前制动器总成(右)
3501NH-010BABSS3501NH-010BABSA1986左制动器总成前制动器总成(左)
3501NH-015BABSS3501NH-015BABSA1986右制动器总成前制动器总成(右)
3501N-010BFT-2S3501N-010BFT-2A1986左制动器总成制动器总成(左)2019.10.25前使用,无磨损报警装置
SH3501010-NB006
制动器总成(左)
2019.10.25后使用,更改前后不通用,增加磨损报警装置。详情请看公告号:GG245020200402002
3501N-015BFT-2S3501N-015BFT-2A1986右制动器总成制动器总成(右)2019.10.25前使用,无磨损报警装置
SH3501015-NB006
制动器总成(右)
2019.10.25后使用,更改前后不通用,增加磨损报警装置。详情请看公告号:GG245020200402002
3501N-010BABSS3501N-010BABSA1986左制动器总成制动器总成(左)2019.10.25前使用,无磨损报警装置
SH3501010-NB005
前左制动器总成
2019.10.25后使用,更改前后不通用,增加磨损报警装置。详情请看公告号:GG245020200402002
3501N-015BABSS3501N-015BABSA1986右制动器总成制动器总成(右)2019.10.25前使用,无磨损报警装置
SH3501015-NB005
前右制动器总成
2019.10.25后使用,更改前后不通用,增加磨损报警装置。详情请看公告号:GG245020200402002
3501N-010ABSS3501N-010ABSA1986左制动器总成前制动器总成(左)2019.10.25前使用,无磨损报警装置
SH3501010-N005
制动器总成
2019.10.25后使用,更改前后不通用,增加磨损报警装置。详情请看公告号:GG245020200402002
3501N-015ABSS3501N-015ABSA1986右制动器总成前制动器总成(右)2019.10.25前使用,无磨损报警装置
SH3501015-N005#N/A制动器总成(右)
2019.10.25后使用,更改前后不通用,增加磨损报警装置。详情请看公告号:GG245020200402002
SH3501010-N013
前制动器总成(左)
2019.10.25后使用,更改前后不通用,增加磨损报警装置。详情请看公告号:GG245020200402002
SH3501015-N013
前制动器总成(右)
2019.10.25后使用,更改前后不通用,增加磨损报警装置。详情请看公告号:GG245020200402002
1SH3519015-C2401SSH3519015-C2401A1986前右制动室总成前制动气室(右)原用:1122930081004,新状态增加探测接头,无卡箍
1SH3519015-C2402SSH3519015-C2402A1986前右制动室总成前制动气室(右)原用:SH3519015-N106,新状态增加探测接头,无卡箍
11122930080004S1122930080004A1986前制动室总成前制动气室
1H0230350002A0FH0230350002A0A1986前制动室总成前制动气室
2Q150B1235PQ150B1235A1986螺母-紧固制动室用六角头螺栓
3Q40312
弹簧垫圈弹簧垫圈
435N-01031FT-2
前制动室左支架前制动室左支架
435N-01032FT-2
前制动室右支架前制动室右支架
435N-01032FT1
左支架左支架
435N-01031FT1
右支架右支架
435N-01031FTS35N-01031FTA1986左支架前左支架5T小支架,原:35N-01031
435N-01032FTS35N-01032FTA1986右支架前右支架5T小支架,原:35N-01032
435N-01031FT2S35N-01031FT2A1986左支架前制动气室支架(左)5T大支架
435N-01032FT2S35N-01032FT2A1986右支架前制动气室支架(右)5T大支架
图二33519C-041S3519C-041A1986制动室连接叉制动室连接叉
图二Q350B12PQ350B12A1986螺母螺母
图二203501N-118S3501N-118A1986卡环卡环-滚轮轴
5Q510B1238
平头肖-制动室连接叉平头肖-制动室连接叉
6Q40112
垫圈垫圈
7Q500B0426
开口销开口销
7Q5004026
开口销开口销
83501N-046S3501N-046A1986制动凸轮轴卡环前制动凸轮轴卡环
9SH3501010-F001
自动调整臂总成

9SH3501015-F001
自动调整臂总成

9SH3551010-F0012
前左制动调整臂总成前制动调整臂总成(左)
9SH3551015-F0012
前右制动调整臂总成前制动调整臂总成(右)
9QZ03B-00SQZ03B-00A1986前左手动调整臂总成前制动调整臂(自动 左)
9QY03B-00SQY03B-00A1986前右手动调整臂总成前制动调整臂(自动 右)
979918S79918A1986前左制动调整臂总成前制动调整臂(自动 左)5T
979919S79919A1986前右制动调整臂总成前制动调整臂(自动 右)5T
9SH3551010-F001SSH3551010-F001A1986前左制动调整臂总成前制动调整臂总成(左)
9SH3551015-F001SSH3551015-F001A1986前右制动调整臂总成前制动调整臂总成(右)
93551N-010S3551N-010A1986前左手动调整臂总成前制动调整臂(手动 左)5T,6.5T
93551N-015S3551N-015A1986前右手动调整臂总成前制动调整臂(手动 右)5T,6.5T
103501N-044S3501N-044A1986制动凸轮轴垫环前制动凸轮轴垫环
113501N-076
堵塞堵塞
123501W-021HLS3501W-021HLA1986左防尘罩前制动器防尘罩(左)
123501W-023HLS3501W-023HLA1986右防尘罩前制动器防尘罩(右)
123501N-021S3501N-021A1986左防尘罩总成前制动器防尘罩
123501N-021HLS3501N-021HLA1986左防尘罩总成前制动器防尘罩(下)
123501N-023HLS3501N-023HLA1986右防尘罩前制动器防尘罩(上)
123501N-023S3501N-023A1986右防尘罩总成上防尘罩5T
13Q150B1016-5
螺栓-紧固防尘罩用螺栓-紧固防尘罩用
14Q40310
弹簧垫圈弹簧垫圈
15Q701B45
弯颈滑脂嘴弯颈滑脂嘴
163501NH-026ABSS3501NH-026ABSA1986前左制动底板前制动底板总成(左)
163501NH-126ABSS3501NH-126ABSA1986前右制动底板前制动底板总成(右)
163501N-026ABSS3501N-026ABSA1986前左制动底板前左制动底板
163501N-126ABSS3501N-126ABSA1986前右制动底板前右制动底板
173501N-134S3501N-134A1986螺钉-紧固制动蹄轴用制动蹄紧固螺钉
Q50512200
钢丝锁线钢丝锁线
183501N-132S3501N-132A1986蹄片轴前制动蹄支承销
SH3501085-N002
上制动蹄总成

SH3501185-N002
下制动蹄总成

3501W-085S3501W-085A1986前上制动蹄带磨擦片滚轮固定销总成前制动蹄总成(上)
3501W-185S3501W-185A1986前下制动蹄带磨擦片滚轮固定销总成前制动蹄总成(下)
3501N-085S3501N-085A1986前上制动蹄带磨擦片滚轮固定销总成前制动蹄总成(上)3501NH-085
3501N-185S3501N-185A1986前下制动蹄带磨擦片滚轮固定销总成前制动蹄总成(下)3501NH-185
501085-N002
上制动蹄总成

193501N12-106
铆钉

193501N-106S3501N-106A1986铆钉前制动摩擦片铆钉
203501N12-105
前制动摩擦片

203501N-105S3501N-105A1986前制动摩擦片前制动摩擦片
203501N-105BS3501N-105BA1986前制动摩擦片前制动摩擦片
203501W-105S3501W-105A1986前制动摩擦片前制动摩擦片,Φ400*130
21SH3501101-N002
前制动蹄

213501W-101S3501W-101A1986前制动蹄前制动蹄铁
213501N-101BS3501N-101BA1986前制动蹄前制动蹄
213501N-101S3501N-101A1986前制动蹄前制动蹄铁不作配件
223501N-093
前制动蹄衬套前制动蹄衬套不作配件
233501N-064S3501N-064A1986回动弹簧前制动蹄回位弹簧
243501N-108S3501N-108A1986回动弹簧固定销前制动蹄回位弹簧销
253501N-113S3501N-113A1986滚轮总成前制动蹄滚轮
263501N-102S3501N-102A1986滚轮轴滚轮轴
273501N-041S3501N-041A1986前左制动凸轮前制动凸轮轴(左)
273501N-041FT1S3501N-041FT1A1986前左制动凸轮前制动凸轮轴(左)长度:239
273501N-041FTS3501N-041FTA1986前左制动凸轮前制动凸轮轴(左)211MM,采用:3501N-041
273501N-042FTS3501N-042FTA1986前右制动凸轮前制动凸轮轴(右)211mm,取消,采用:3501N-042
273501N-042S3501N-042A1986前右制动凸轮前制动凸轮轴(右)
273501N-042FT1S3501N-042FT1A1986前右制动凸轮制动凸轮轴(右前)长度:239
283501N-034S3501N-034A1986制动底板油封总成前制动底板油封总成
293501N-039S3501N-039A1986制动底板衬套前制动底板衬套
304410328090S4410328090A1986传感器前桥ABS探头总成
304410328100S4410328100A1986传感器传感器(WABCO)
8897978154
衬套

8997598154S8997598154A1986衬套衬套(WABCO)
8897978114
衬套衬套
系统8897598154S8897598154A1986衬套前桥ABS传感器衬套

序号图号名称备注
1SH3001011-TR5002前轴总成
1SH3001011-TR5007前轴总成
2SH3001011-TR5012前轴总成
2SH3001044-TR5003直拉杆臂
2SH3001044-TR5007直拉杆臂
3SH3001047-TR5001螺栓--直拉杆臂
4SH3001021-TR5001主销
5SH3001017-TR5002左转向节
5SH3001018-TR5002右转向节
5SH3001015-TR5002左转向节总成
5SH3001016-TR5002右转向节总成
6SH3501010-TR5004左制动器总成
6SH3501015-TR5004右制动器总成
6SH3501010-TR5002左制动器总成
6SH3501015-TR5002右制动器总成
7Q151B1640TF2螺栓--制动器(短)
8Q151B16120TF2螺栓--制动器(长)
9
轮毂制动鼓总成
1010033423锁紧螺母总成
1030N-01061锁紧螺母总成
113103061-M100轮毂盖总成
1110083537轮毂盖总成
1131N-03061FT轮毂盖总成
12SH3001047-TR5001螺栓--横拉杆臂(短)
12SH3001048-TR5001螺栓--横拉杆臂(长)
13SH3001041-TR5001左横拉杆臂
13SH3001042-TR5001右横拉杆臂
13SH3001041-TR5007左横拉杆臂
13SH3001042-TR5007右横拉杆臂
13SH3001041-TR5006左横拉杆臂
13SH3001042-TR5006右横拉杆臂
14SH3303050-M200横拉杆总成
143303050-M200横拉杆总成
14SH3303050-TR5001横拉杆总成


前轴总成
11
1
1SH3001011-TR5007前轴
1
1

1SH3001011-TR5002前轴

1
11
2SH3001031-TR02楔销--主销
22222
3Q32010螺母
22222
4SH3001035-TR5002阻尼轴承
22222
5SH3001021-TR5001主销
22222


轮毂制动鼓总成
22
2
1Q30022车轮螺母
2020202020
210014535车轮螺栓包含在10084260内20
20

2SH3103052-T5002车轮螺栓

20
2020
3Q2541020螺钉--制动鼓
44444
4SH3501075-TR5001制动鼓
01
11
510082855康迈自带外轴承包含在10084260内2
2

530311外轴承

2
22
610084260(康迈总成)轮毂
2
2

6SH3103015-TR5001轮毂

2
22
710082854康迈自带内轴承包含在10084260内2
2

730313内轴承

2
22
810084261油封座圈
2
2

8SH3103076-TR5001油封座圈

2
22
910045883康迈自带轮毂油封包含在10084260内2
2

931N-03080轮毂油封

2
22
10SH3103016-TR5011ABS齿圈
22222
SH3103016-TR5012安装挡圈--ABS齿圈
22222

SH3501010-TR5004左制动器总成
1



SH3501015-TR5004右制动器总成
1



SH3501010-TR5002左制动器总成

111
SH3501015-TR5002右制动器总成

111
1SH3551010-T7002自动调整臂
11111
23501044-M100凸轮轴垫环
11111
381.91710.0163凸轮轴隔套
11111
43501034-M100骨架油封
22222
5JYHK42×52×20滚针轴承
22222
6Q151B1690螺栓--气室支架
22222
7Q700B08油嘴
11111
8SH3501021-TR5001防尘罩
11111
93501041-M100左凸轮轴
11111
93501041-M100右凸轮轴
11111
103501064-M100回位弹簧
11111
11SH3501105-TR5001上摩擦片
22222
12SH3501105-TR5002下摩擦片
22222
1389000340068铆钉
1818181818
143501113-M100滚轮
22222
153501102-M100滚轮轴
22222
163501023-M100垫片-制动蹄滚轮轴用
22222
17Q43116卡簧-制动蹄滚轮轴用
22222
18SH3501093-TR5001衬套--制动蹄
22222
19Q150B1012螺钉-紧固锁片
11111
203501043-M100锁片-蹄片轴
11111
213501132-M100蹄片轴
22222
22SH3501085/185-TR5002制动蹄2020.2.12后




22SH3501101-TR5001制动蹄
22222
23Q150B1012螺钉--防尘罩
55555
23Q40310弹簧垫圈--防尘罩
55555
24SH3501031-TR5002左气室支架
1



24SH3501032-TR5002右气室支架
1



24SH3501031-TR5001左气室支架

1111
24SH3501032-TR5001右气室支架

1111
25SH3519010-TR5001左制动气室
1


1
25SH3519015-TR5001右制动气室
1


1
25SH3519010-TR7002左制动气室

111
25SH3519015-TR7002右制动气室

111
26Q351B16螺母--制动气室
22222
27SH3501025-TR5001制动底板
11111

SH3001015-TR5002左转向节总成
11111
SH3001016-TR5002右转向节总成
11111
1Q701B70油嘴
22222
2SH3001037-TR5001主销端盖
44444
3HN4525滚针轴承
22222
4SH3001081-TR5001主销油封
22222
5SH3001017-TR5002左转向节
11111
5SH3001018-TR5002右转向节
11111
68897598154ABS--衬套
11111
74400328100ABS
11111
8Q32010螺母
11111
930N-01032A限位螺栓
11111

5T鼓式(康迈轮端)

序号图号名         称H030006111LA0H030006111LA0L01H030006111LA0L02
1SH3001017-TR5002左转向节111
2SH3001041-TR5001左转向节臂111
3SH3001047-TR5001法兰面螺栓-直拉杆臂(短)222
4SH3001044-TR5003直拉杆臂111
5SH3001011-TR5002前轴111
6SH3001021-TR5001转向节主销222
7HN4525滚针轴承444
8SH3001310-TR5001调整垫片—转向节222
9Q32010螺母—楔形锁销222
10SH3001035-TR5002阻尼轴承222
11SH3001031-TR01楔形锁销222
12SH3001047-TR5001法兰面螺栓—横拉杆臂(短)222
13SH3001048-TR5001法兰面螺栓—横拉杆臂(长)222
14SH3001042-TR5001右转向节臂111
1530N-01032A转向限位螺栓222
16Q351B16螺母—转向限位螺栓222
17SH3001018-TR5002右转向节111
18SH3001037-TR5001主销端盖444
19Q701B70弯颈滑脂嘴-主销端盖444
2010084261油封座圈222
21SH3501025-TR5002前制动底板222
22Q40316弹性垫圈161616
23Q151B16120TF2制动器底板连接长螺栓444
Q151B1640TF2制动器底板连接短螺栓121212
2410084915齿圈222
2510080667轮毂油封222
2610082418内轴承222
2710082291轮毂222
2810014535车轮螺栓202020
29Q30022车轮螺母202020
30Q2541020十字槽沉头螺钉444
3110082419外轴承222
3210033344减磨挡片222
3310033423轴头螺母222
3410033343卡环222
3510036514毂盖衬垫222
3610083537轮毂盖222
3710030953轮毂盖螺栓121212
38SH3501075-TR5001前制动鼓222

SH3501010-TR5002前左制动器总成111
SH3501015-TR5002前右制动器总成111
393519010-M100前左制动气室总成111
403519015-M100前右制动气室总成111
4181.50310.0311SY前左支架111
4281.50310.0312SY前右支架111
43Q351B16螺母-紧固气室444
44Q151B1690螺栓-紧固气室支架用222
45Q151B1660螺栓-紧固气室支架用222
46SH3551015-TR7002前调整臂总成222
47Q43134卡簧-凸轮轴用222
483501045-M100调整垫片按需按需按需
4989000340068铆钉363636
50SH3501105-TR5001前上制动摩擦片444
SH3501085-TR5001上制动蹄总成

2
SH3501185-TR5001下制动蹄总成

2
51SH3501101-TR5001前制动蹄444
52SH3501093-TR5001衬套——制动蹄444
533501064-M100回位弹簧222
543501108-M100回位簧固定销444
553501041-M100前左制动凸轮111
563501042-M100前右制动凸轮111
57SH3501106-TR5001前下制动摩擦片444
583501113-M100滚轮——制动蹄444
593501102-M100滚轮轴444
60Q43116卡簧-制动蹄滚轮轴用444
613501132-M100蹄片轴444
62Q150B1012螺钉-紧固锁片222
633501034-M100骨架油封222
64JYHK42×52×20滚针轴承444
6581.91710.0163凸轮轴隔套222
664410328090ABS传感器222
67Q700B08直通式滑脂嘴222
68Q150B1012螺钉-紧固防尘罩101010
69Q40310弹簧垫圈-紧固防尘罩用101010
703502023-ZS100堵塞-防尘罩观察孔用444
71SH3501021-TR5002前防尘罩222
SH3501135-N004报警线

2

3303050-M200横拉杆总成111
13303059-STR横拉杆接头总成(左)111
13303060-STR横拉杆接头总成(右)111
2Q151B1260TF2六角螺栓222
4Q320B12T13F2六角螺母222
53303052-M200横拉杆杆体111
63303N-091螺母222


会员登录
登录
我的资料
我的收藏
购物车
0
留言
回到顶部
